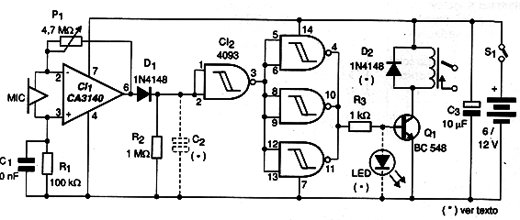

O circuito mostrado na figura 1 faz com que um LED acenda ou um relé feche seus contactos quando som é captado pelo microfone.
Usando um relé, podemos usar o circuito como “vox” ou seja, uma chave que liga um gravador ou outro equipamento em função do som ambiente.
A sensibilidade do circuito é controlada pelo potenciômetro de realimentação.
O microfone usado é do tipo dinâmico de baixa impedância (100 a 600 Ω) e o relé deve ter tensão de bobina de acordo com a tensão de alimentação.
O capacitor C3 serve para evitar repiques do relés, filtrando pequenas oscilações de som as quais não devem atuar sobre o circuito. Seu valor pode ficar entre 10 nF e 1 µF.
O microfone deve ser instalado próximo do circuito. Se for instalado a mais de 1 metros deve ser usado fio blindado para sua conexão.

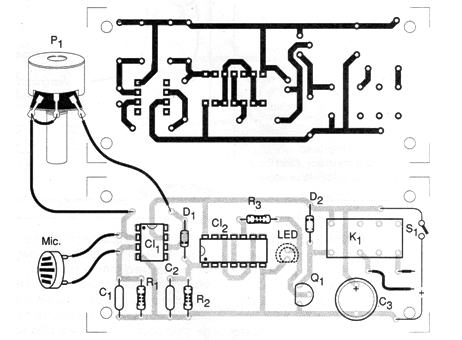

Na figura 2 temos uma sugestão de placa de circuito impresso para a sua montagem.
Como, na condição de espera, o consumo é muito baixo, podem ser usadas pilhas ou bateria na fonte de alimentação.
Se for usada fonte externa, sua filtragem deve ser excelente para que roncos da rede de energia não provoquem o acionamento aleatório do circuito.
CI-1 – CA3140 – amplificador operacional – circuito integrado
CI-2 – 4093 – circuito integrado CMOS
Q1 – BC548 ou equivalente – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
LED1 – LED vermelho comum
R1 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
R2 – 1 M Ω x 1/8 W – resistor – marrom, preto, verde
R3 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
P1 – 4,7 M Ω – potenciômetro
C1 – 10 nF – capacitor cerâmico ou poliéster
C2 – ver texto – 10 nF a 1 µF
C3 – 100 µF x 12 V – capacitor eletrolítico
S1 – Interruptor simples
MIC – microfone dinâmico de 100 a 600 Ω
B1 – 6 a 12 V – pilhas ou bateria
Diversos:
Placa de circuito impresso, suporte para pilhas ou conector de bateria, caixa para montagem, fios, solda, etc.
