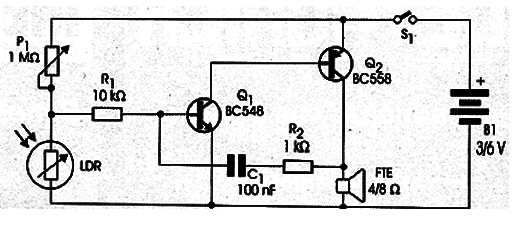

Quando a luz deixa de incidir no LDR do circuito da figura 1, o oscilador entra em ação produzindo um som agudo que depende basicamente do valor de C1. Valores maiores produzem sons mais graves.
A sensibilidade é ajustada no trimpot ou potenciômetro de 1 M Ω e o circuito pode ser alimentado com duas ou quatro pilhas pequenas.
O alto-falante pode ser de qualquer tipo com 5 a 10 cm de diâmetro e impedância de 4 ou 8 Ω.

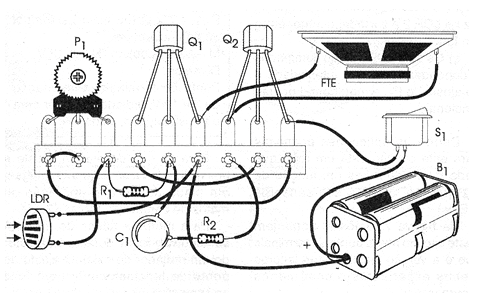

Na figura 2 temos a montagem do alarme numa ponte de terminais.
Os leitores com mais recursos podem tanto fazer a montagem numa placa de circuito impresso como numa matriz de contactos.
Q1 – BC548 ou equivalente – transistor NPN de uso geral
Q2 – BC558 ou equivalente – transistor PNP de uso geral
LDR – LDR redondo comum
P1 – 1 M Ω - trimpot ou potenciômetro
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R2 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
C1 – 100 nF – capacitor cerâmico ou poliéster
FTE – 4 ou 8 Ω – alto-falante comum de 5 a 10 cm
S1 – Interruptor simples
B1 – 3 ou 6 V – duas ou quatro pilhas pequenas
Diversos:
Ponte de terminais, suporte de pilhas, caixa para montagem, fios, solda, etc.
