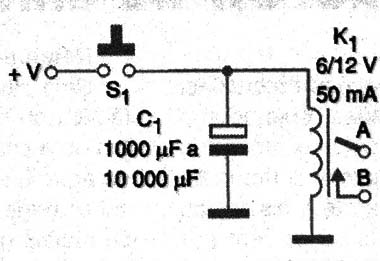

Gerar pequenos intervalos de tempo usando apenas três componentes passivos numa situação de emergência em que não se possa obter um temporizador convencional é a finalidade deste circuito. O circuito pode fazer temporizações de até perto de um minuto e é mostrado na figura 1.
Utilidades:
Ligar ou desligar com retardo equipamentos eletrônicos
Temporizar o acionamento de automatismos ou outros equipamentos
Produzir um acionamento temporizado de um circuito com um pulso de curta duração num sensor ou interruptor.
Detalhes Construtivos:
Trata-se muito mais de uma idéia prática do que propriamente um projeto.
Existem situações em que se necessita do fechamento de um relé por um tempo curto a partir de um pulso de comando mas não se dispõe de tempo ou componentes para a montagem de um circuito mais complexo, usando o 555, por exemplo.

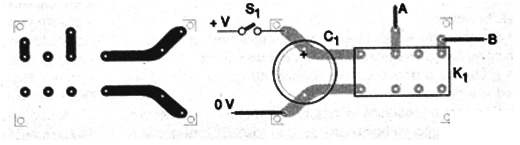

A idéia prática que damos usa apenas três componentes e tem a placa de circuito impresso mostrada na figura 2.
O relé deve ter tensão de acordo com a alimentação e a temporização será tanto maior quanto maior for a resistência ohmica de sua bobina.
O tempo final é determinado pelo valor do capacitor usado.
S1 - Interruptor de pressão ou contactos de um sensor
C1 - 100 µF a 10 000 µF - capacitor eletrolítico
K1 - Relé de 6 a 48 V sensível - conforme tensão de alimentação
Diversos:
Placa de circuito impresso, fios, solda, etc.
