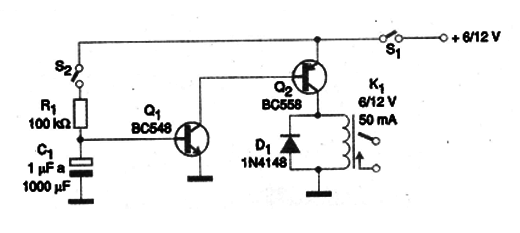

O circuito mostrado na figura 1 aciona um relé um certo tempo depois que a chave S2 é fechada. O tempo de acionamento depende do valor de C1 e estará entre alguns segundos até alguns minutos.
Podemos alimentar R1 diretamente com o sinal de um circuito externo como, por exemplo, uma saída TTL, CMOS ou mesmo de um sensor remoto.
![](/images/stories/mini/min0482_0001.png)
Utilidades
Acionar automatismos algum tempo depois do acionamento do interruptor S2 - o interruptor S2 pode ser uma chave de fim de curso ou um sensor.
Desligar dispositivos após o acionamento, usando um relé com a função NF.
Detectar o travamentio de funções numa máquina ativando um sistema de alarme.
Ativar um sistema de alarme depois de alguns segundos até alguns minutos após o acionamento de S2 - Alarme de carro, por exemplo.
Retardar funções de máquinas a partir do acionamento de uma chave ou sensor tipo on/off.
Detalhes Construtivos:
O relé deve ter uma tensão de operação igual à tensão de alimentação usada no circuito. O resistor R1 poderá ser aumentado, dependendo do ganho dos transistores Q1 e Q2 até o ponto em que o acionamento seja possível. O aumento do valor de R1 possibilita uma ampliação no tempo de retardo.

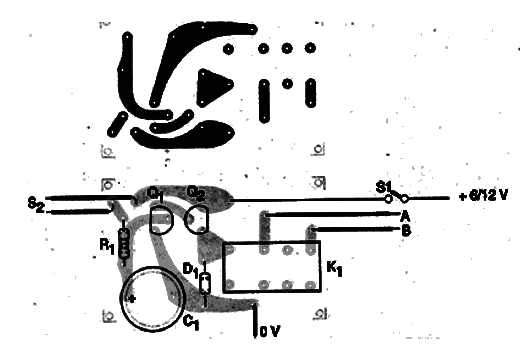

Na figura 2 temos a placa de circuito de impresso para a montagem usando um relé com base DIL.
![](/images/stories/mini/min0482_0002.png)
Para outros tipos de relé a placa deve ser alterada.
Observamos que a corrente drenada na condição de espera é extremamente baixa, inferior a 1 mA dependendo das fugas de Q2.
O valor máximo do capacitor estará determinado pelas suas eventuais fugas. Não recomendamos valores acima de 1 000 µF.
Semicondutores:
Q1 - BC548 ou equivalente - transistor NPN de uso geral
Q2 - BC558 ou equivalente - transistor PNP de uso geral
D1 - 1N4148 - diodo de uso geral
Resistor: (5%, 1/8 W)
R1 - 100 k Ω
Capacitor:
C1 - 1 a 1000 µF x 12 V - eletrolítico
Diversos:
K1 - Relé sensível de 6 ou 12 V x 50 mA
S1, S2 - Interruptores simples
Placa de circuito impresso, fios, solda, etc.
