Vibrador Eletrônico Experimental (MIN206)

Este circuito simples pode ser usado em feiras de ciências, demonstrações ou aulas para mostrar o princípio de operação de um vibrador, como curiosidade ou ainda num sistema de chamada ou alarme.

Trata-se de um circuito que excita um vibrador construído com peças de sucata e que produz um som que depende do ajuste de P1. A intensidade do som dependerá da maneira como você montar seu vibrador.

O que temos é um oscilador cuja frequência depende do capacitor C1 e também do ajuste de P1. A alimentação pode ser feita com tensões de 3 a 6 V obtidas de pilhas comuns. Na figura 1 temos o diagrama completo do aparelho.

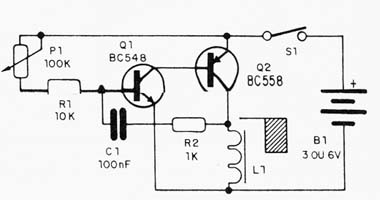

Figura 1 – Diagrama do aparelho

A montagem pode ser feita soldando-se os principais componentes numa ponte de terminais, conforme mostra a figura 2.

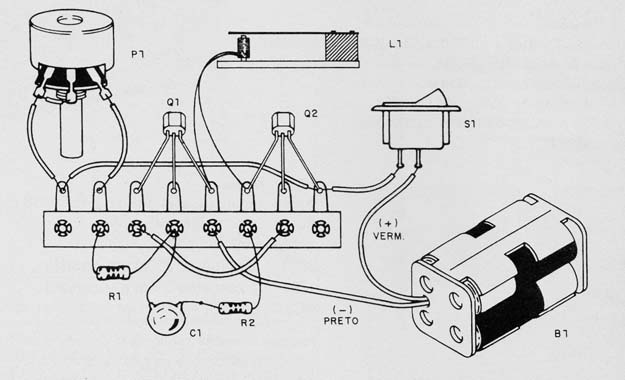

Figura 2 - Montagem em ponte de terminais

Sugerimos fazer experiências com capacitores na faixa de 22 nF até 470 nF, de acordo com o vibrador. Na figura 3 temos detalhes da construção do vibrador.

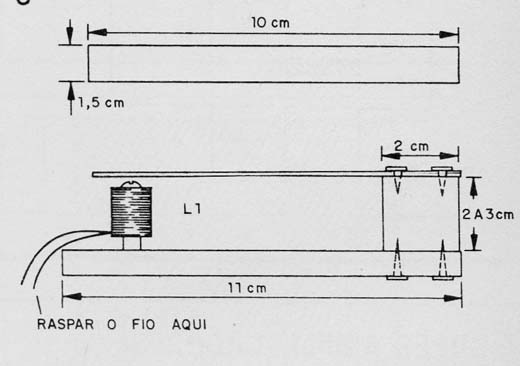

Figura 3 – Detalhes da construção do vibrador

A bobina L1 é formada por 200 a 400 espiras de fio esmaltado fino, por exemplo, o 32 AWG que pode ser obtido do enrolamento de um transformador com problemas. Veja que o transformador não pode estar queimado, mas com outro defeito, pois o fio queimado não tem mais o isolamento.

A parte metálica do vibrador pode ser feita com latas cortadas (com cuidado para não se ferir) presas a um pedaço de madeira e a um toco.

Para testar o aparelho, basta ligá-lo e ajustar P1 para ter o melhor rendimento na emissão de som. O circuito pode ser alimentado com tensões até 12 V trocando-se Q2 por um BD136 dotado de um radiador de calor.
