Com o circuito apresentado, uma lanterna pode ser usada para acionar algum tipo de automatismo ou um eletrodoméstico por um tempo ajustado em P2.

O sensor é um LDR comum e o ajuste da sensibilidade é feito em P1.

Os tempos podem ser ajustados entre alguns segundos até vários minutos, dependendo de C1, cujo valor máximo recomendado é 1 500 µF.

Para maior sensibilidade e diretividade, instale o LDR num tubinho com uma lente convergente.

O circuito é alimentado por uma fonte que é dada no próprio diagrama.

Para esta fonte é usado um pequeno transformador de 12 V com primário de acordo com a rede local.

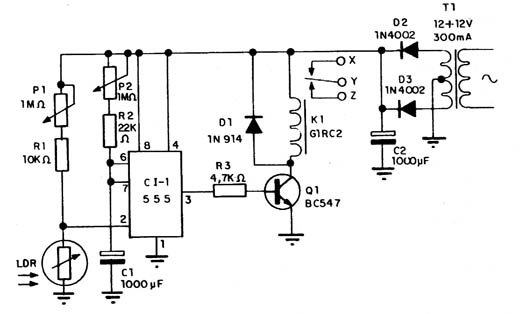

Na figura 1 temos o diagrama completo do controle remoto.



   Figura 1 – Diagrama do controle remoto
Figura 1 – Diagrama do controle remoto



A placa de circuito impresso, mostrada na figura 2, prevê o uso de relé de 12 V com soquete de 5 pinos, mas pode ser modificada para receber relés com outros tipos de base como, por exemplo, DIL.

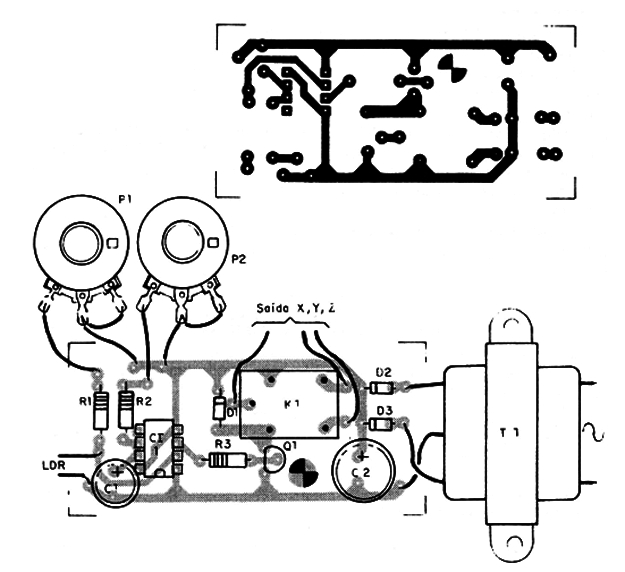

  Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem
