Este circuito possui trava, pois uma vez disparado permanece neste estado até que a alimentação seja desligada por um momento e depois restabelecida.

O circuito tem a sensibilidade ajustada em P1 e o LDR deve ser montado num tubinho opaco com uma lente para focalizar a fonte de luz que deve ser interrompida.

O relé pode ser de 12 V com 50 mA de bobina e seus contatos dependem da carga controlada.

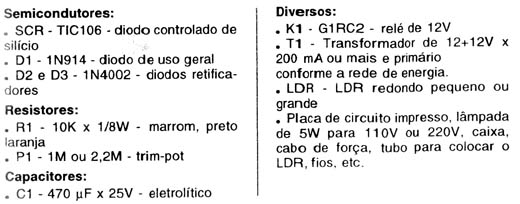

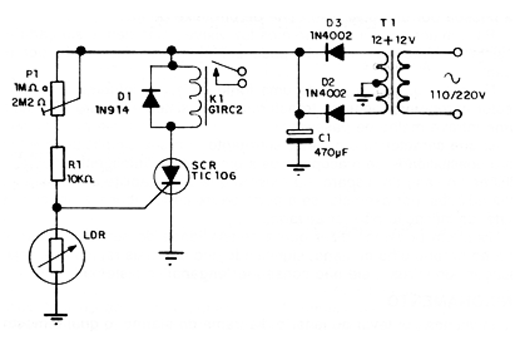

Na figura 1 temos o diagrama completo deste alarme.



   Figura 1 – Diagrama completo do alarme
Figura 1 – Diagrama completo do alarme

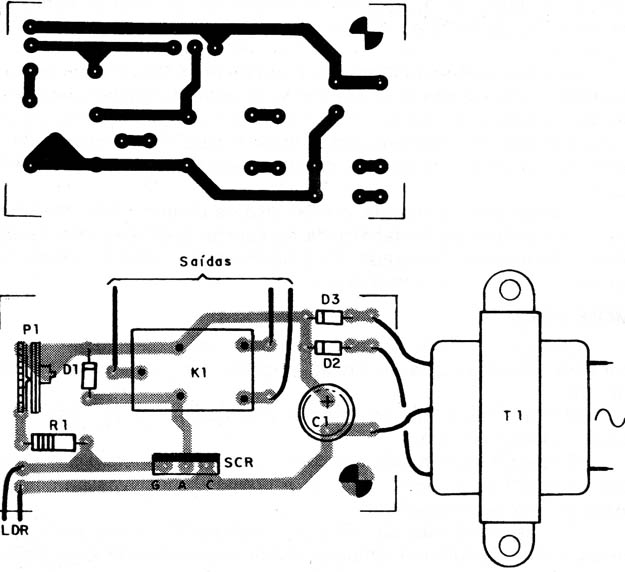

A montagem pode ser feita com base numa placa de circuito impresso com o padrão sugerido na figura 2.



  Figura 2 – Placa de circuito impresso
Figura 2 – Placa de circuito impresso
