Este circuito gera uma alta tensão capaz de causar um choque desagradável nas pessoas.

O circuito pode ser instalado em objetos que devam ser protegidos, tanto no seu interior (caixas) como fora, com o eletrodo de choque conectado a uma parte metálica em que se deve tocar.

O acionamento se faz por um sensor, de forma temporizada de modo a preservar as pilhas que o alimentam.

O circuito consiste num oscilador que alimenta um transformador comum com primário de 110 V ou220 V e secundário de 6 a 9 V com corrente de 100 a 300 mA.

Também pode ser usada uma bobina de ignição comum de automóvel ou moto.

O circuito pode ser acionado por um reed-swtch temporizador, conforme a versão original, só sendo alimentado quando o objeto protegido for removido.

O tempo de acionamento será ajustado no potenciômetro P1.

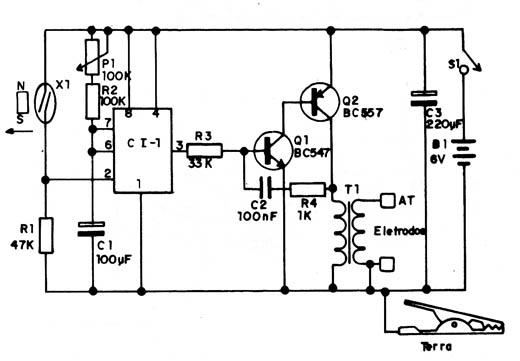

Na figura 1 temos o diagrama completo do eletrificador.

   Figura 1 – Diagrama do eletrificador
Figura 1 – Diagrama do eletrificador

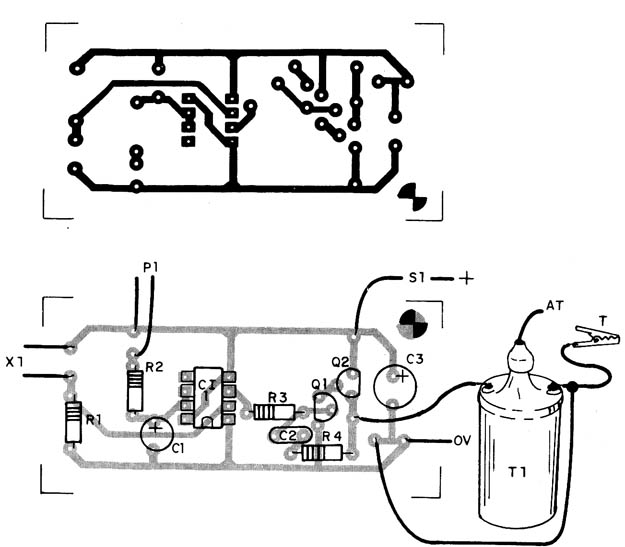

Na figura 2 temos a placa de circuito impresso sugerida para esta montagem.

Use pilhas grande ou médias na alimentação.



  Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem



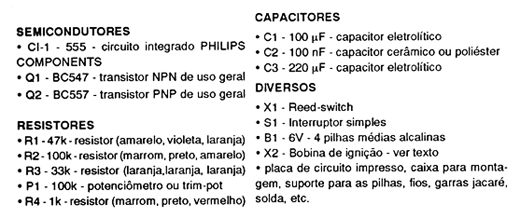

No desenho da placa foi representada uma bobina de ignição que também pode ser usada se Q2 for substituído por um BD136 e a alimentação for feita com 12 V.
