Quando um imã se aproximar do sensor deste circuito, um reed switch, o relé fecha seus contatos por um tempo que depende de R2 e C1.
Para capacitores de 1 000 µF o tempo pode chegar a vários minutos.
O circuito pode ser usado como um alarme ou um circuito de sensoriamento para acionamento de automatismos, portões, por exemplo.
Na aplicação original o circuito é usado para acionar um gravador.
A alimentação pode ser feita com tensões de 6 ou 12 V conforme o relé utilizado.

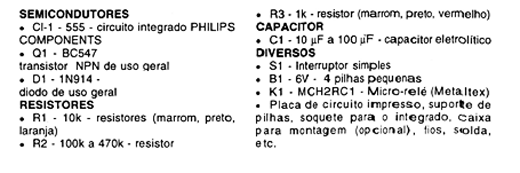

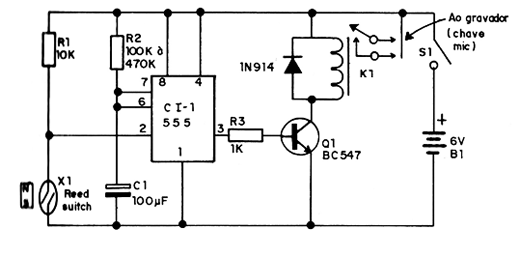

O diagrama completo do sensor é mostrado na figura 1.
Figura 1 – Diagrama completo do sensor

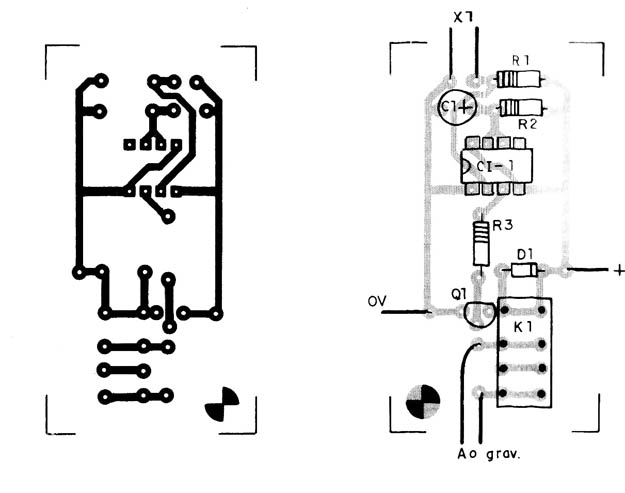

A placa de circuito impresso, mostrada na figura 2, foi projetada para receber relés com base DIL, mas pode ser alterada para receber outros tipos de relé.
Figura 2 – Placa de circuito impresso para a montagem
