Este amplificador de perto de 1 W de potência utiliza pouquíssimos componentes externos e pode ser alimentado com uma tensão de 6 V, proveniente de pilhas ou fonte.
O circuito tem excelente qualidade de som sendo recomendado como etapa de amplificação para rádios experimentais, intercomunicadores e equipamentos de escuta.
Um transistor pré-amplificador de entrada dota o circuito de excelente sensibilidade.
Na saída podemos tanto ligar um fone de baixa impedância como um alto-falante de 8 Ω ou mais.

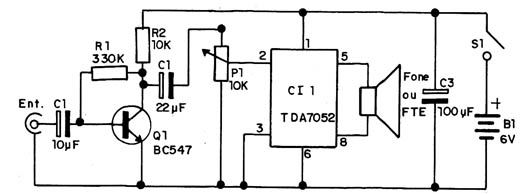

Na figura 1 temos o diagrama completo do amplificador.
![Figura 1 – Diagrama do amplificador
Figura 1 – Diagrama do amplificador](/images/stories/mini/min0444_0001.jpg)
Figura 1 – Diagrama do amplificador

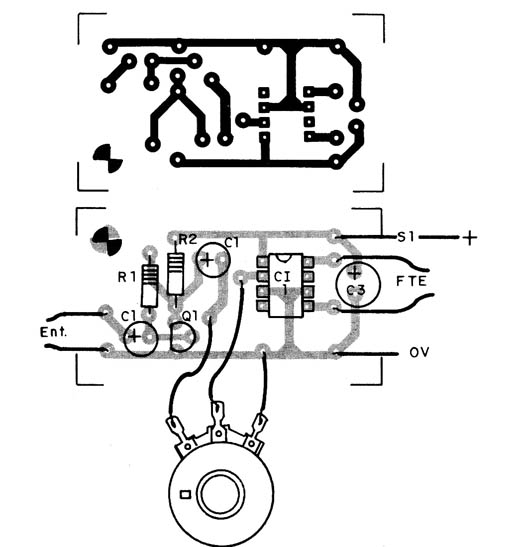

Na figura 2 temos a pequena placa de circuito impresso que pode ser utilizada na montagem.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0444_0002.jpg)

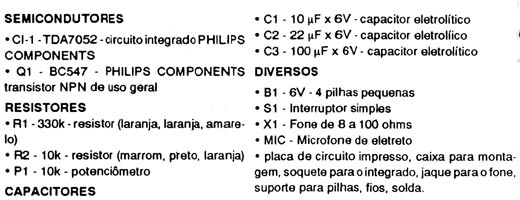

Figura 2 – Placa de circuito impresso para a montagem
