Quando um sinal de áudio, proveniente de um microfone ou de um receptor, por exemplo, entra neste circuito, o relé fecha seus contatos por um tempo ajustado em P2.
Os tempos podem i de alguns segundos a mais de meia hora dependendo do valor de C3.
O circuito deve ser alimentado com 6 V de fonte ou pilhas, mas também funcionará com 12 V se um relé para esta tensão for usado.
O ajuste da sensibilidade, em função do sinal de áudio aplicado à entrada, é ajustado em P1.
Para microfones, deve ser usado um amplificador, pois o sinal pode não ser suficiente para excitar este circuito.

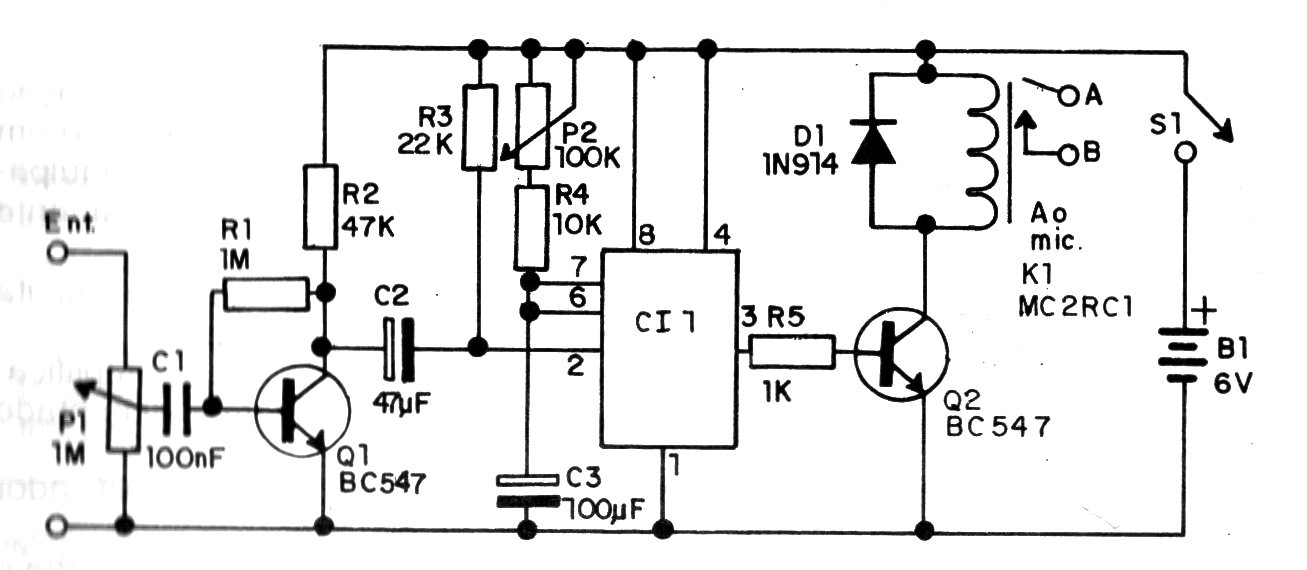

Na figura 1 temos o diagrama completo do relé de som.
![Figura 1 – Diagrama do relé de som Figura 1 – Diagrama do relé de som](/images/stories/mini/min0442_0001.jpg)
O relé usado é do tipo DIL com bobina de 100 mA. O tipo original não mais é encontrado.

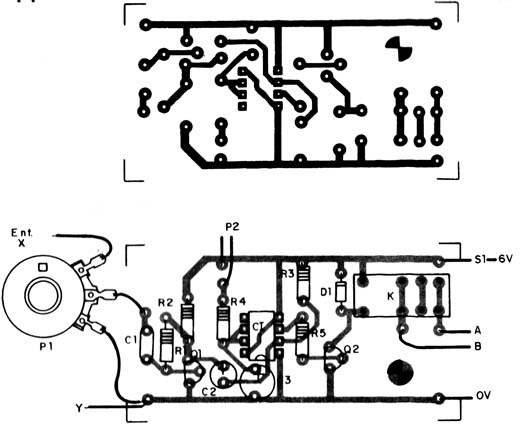

A placa de circuito impresso é mostrada na figura 2.
![Figura 2 – Placa de circuito impresso para a montagem
Figura 2 – Placa de circuito impresso para a montagem](/images/stories/mini/min0442_0002.jpg)

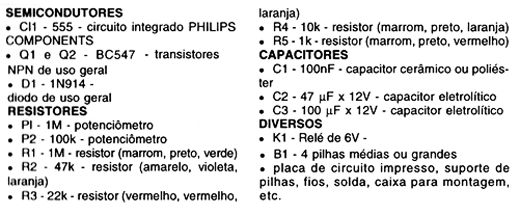

![](/images/stories/mini/min0442_0003.png)
