Este circuito pode detectar flashes de luz muito fracos, disparando um relé que se mantém travado até que o circuito seja rearmado.
Para maior sensibilidade o sensor, um LDR, pode ser instalado num tubo opaco com uma lente convergente.
A sensibilidade é ajustada em P1.
A grande sensibilidade do circuito se deve ao uso de uma etapa amplificadora com um transistor.
O circuito deve ser alimentado com 9 V se o relé usado for de 6 V, pois deve ser compensada a queda de tensão de 2 V no SCR.
Para um relé de 12 V, o relé de 12 V funcionará normalmente.
Para rearmar o circuito, basta desligar por um momento a fonte de alimentação.
C1 é opcional para o caso de se desejar agregar inércia ao circuito.

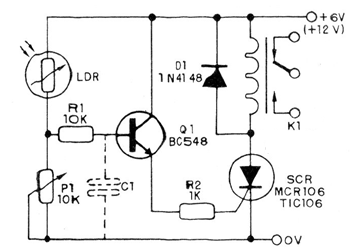

Na figura 1 temos o circuito completo do alarme.
![Figura 1 – Circuito completo do alarme
Figura 1 – Circuito completo do alarme](/images/stories/mini/min0439_0001.png)

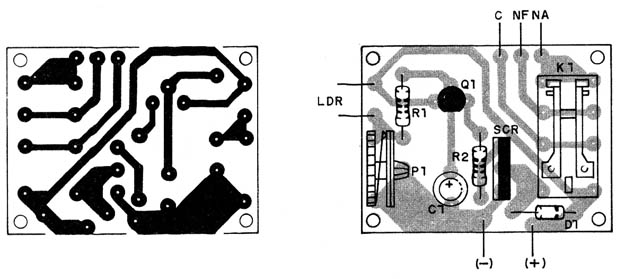

A placa mostrada na figura 2 prevê o uso de relés com soquete DIL, mas pode ser alterada para outros tipos de relé.
![Figura 2 – Placa de circuito impresso
Figura 2 – Placa de circuito impresso](/images/stories/mini/min0439_0002.jpg)
Q1 – BC548 – transistor NPN de uso geral
SCR – TIC106 – diodo controlado de silício pára qualquer tensão
D1- 1N4148 – diodo de uso geral
LDR – LDR redondo comum
K1 – Relé de 6 ou 12 V – ver texto
P1- 10 k – potenciômetro
R1 – 10 k – resistor – marrom, preto, laranja
R2 – 1 k – resistor – marrom preto, vermelho
C1 – 1 a 10 µF – opcional – capacitor
Diversos:
Placa de circuito impresso, fios, solda, fonte de alimentação, etc.
