A entrada deste circuito é ligada a uma boa antena externa e sua saída à antena de um receptor de AM ou FM.
Com isso os sinais fracos captados pela antena recebem uma boa amplificação antes de serem aplicados ao receptor.
O resultado é que além de uma melhor recepção das estações, fracas estações que antes não eram sequer ouvidas, podem agora ser captadas.
O circuito é alimentado por uma bateria de 9 V e como seu consumo é muito baixo, a durabilidade desta bateria será grande.
Será importante a ligação à terra tanto do receptor como do reforçador para que ele funcione melhor.
Lembramos que o circuito amplifica apenas os sinais que chegam à antena. Se uma estação for muito fraca e o sinal não chegar até o local não haverá amplificação.

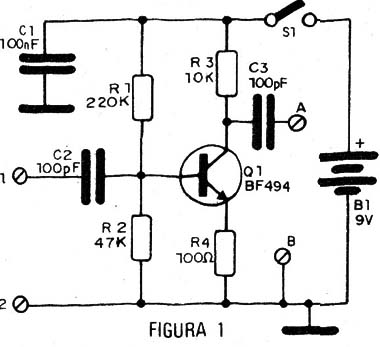

Na figura 1 temos o circuito completo do reforçador.
![Figura 1 – Diagrama do reforçador
Figura 1 – Diagrama do reforçador](/images/stories/mini/min0416_0001.jpg)

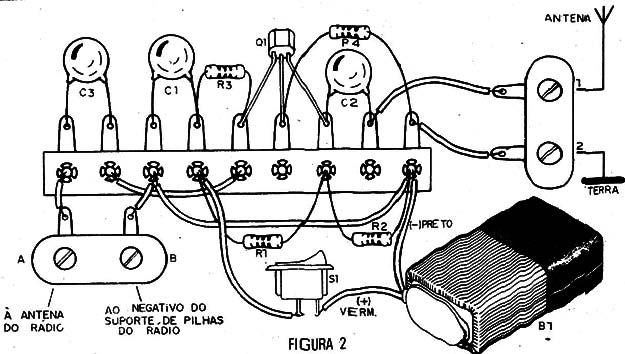

Como se trata de montagem simples, indicamos a montagem numa pquena ponte determinais que é mostrada na figura 2.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0416_0002.jpg)

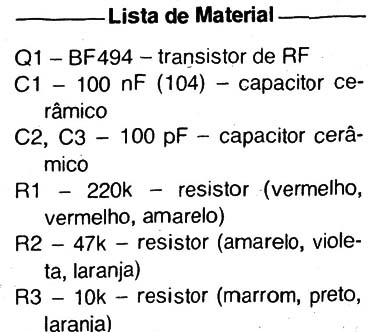

![](/images/stories/mini/min0416_0003.jpg)
