Este circuito é alimentado por pilhas e suas descarga é inofensiva, mas desagradável.
É claro que você nunca deve dar choques em que usa marca-passos ou tenha outros problemas, assim o uso deste aparelho deve ser feito com muita cautela.
O que este circuito faz é gerar uma alta tensão a partir da alimentação por duas ou quatro pilhas o que é suficiente para causar choques em que tocar em algum objeto em que ele esteja ligado, por exemplo, uma maçaneta de porta.
O circuito tem um consumo elevado, devendo portanto ser mantido ligado por curtos intervalos de tempo.
O transformador é do tipo usado em contes de alimentação, com uma tensão de primário de 110 V ou 220 V e secundário de 4,5 a 9 V com corrente na faixa de 100 mA a 300 mA.
Eventualmente o capacitor C3 deve ser alterado para se obter o melhor rendimento.

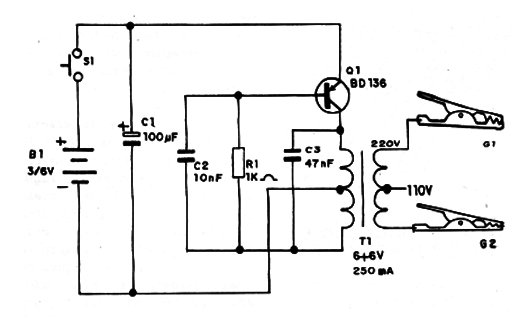

Na figura 1 temos o diagrama completo do eletrificador.
![Figura 1 – Diagrama completo do eletrificador
Figura 1 – Diagrama completo do eletrificador](/images/stories/mini/min0414_0001.png)

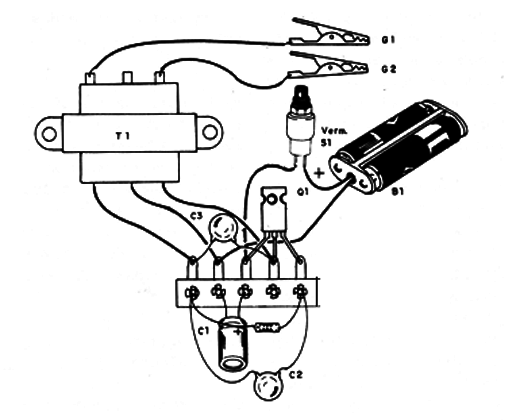

Na figura 2 temos uma sugestão de montagem simplificada usando uma ponte de terminais.
![Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais](/images/stories/mini/min0414_0002.png)
![](/images/stories/mini/min0414_0003.jpg)
