Um toque no sensor deste circuito e o relé fecha seus contatos por um tempo que pode ser ajustado em P1.
Para um capacitor de100 µF, este tempo é da ordem de algumas dezenas de segundo, mas C1 pode ser aumentado até 2 200 µF quando obtemos temporizações de mais de meia hora.
O sensor é formado por duas chapinhas de metal próximas que devem ser tocadas ao mesmo tempo.
A fonte de alimentação pode ser de 6 ou 12 V conforme o relé usado. Nunca use fonte sem transformador, pois o toque direto no sensor pode ser perigoso, causando choque.

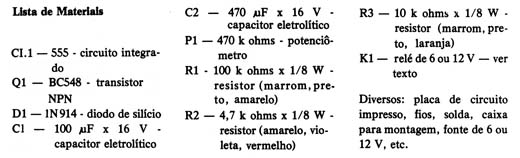

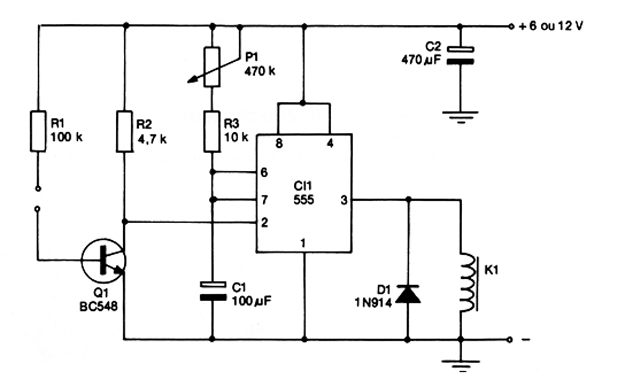

Na figura 1 temos o circuito completo do sensor.
Figura 1 – Diagrama completo do sensor de toque

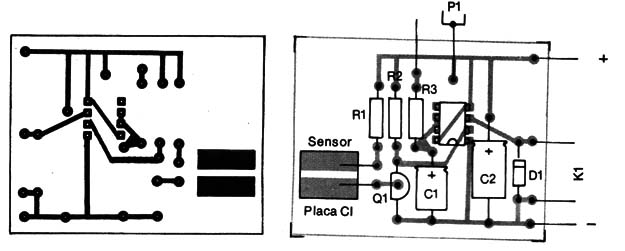

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem, usando relé com soquete DIL.
Figura 2 – Placa de circuito impresso para a montagem
