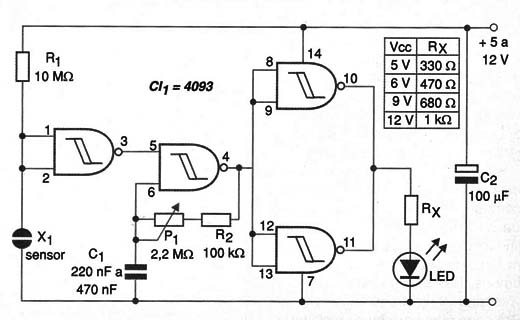

Dois pedaços de fios descascados ou duas chapinhas de metal são utilizadas como sensor no circuito da figura 1.
![](/images/stories/mini/min0405_0001.jpg)
Quando a resistência entre os elementos do sensor cai para menos de 3 M Ω (valor determinado por R1), o LED passa a piscar numa freqüência que pode ser ajustada no trimpot.
O circuito pode ser utilizado para monitorar o enchimento de reservatórios de água, vazamentos, início de chuva e outras aplicações que envolvam a umidade ou água para acionamento.
Com uma etapa de potência adicional o circuito pode ser utilizado para ativar um indicador sonoro tipo “sonalert”.
A freqüência das piscadas é determinada por C1.
A alimentação do circuito pode ser feita com tensões de 6 a 12 V vinda de pilhas, baterias ou fonte.
No entanto, por questões de segurança, caso utilizada fonte de alimentação ela deve ser obrigatoriamente do tipo isolado da rede por transformador.
O resistor Rx que determina a corrente no LED depende da tensão da alimentação e tem seus valores dados pela tabela junto ao diagrama.

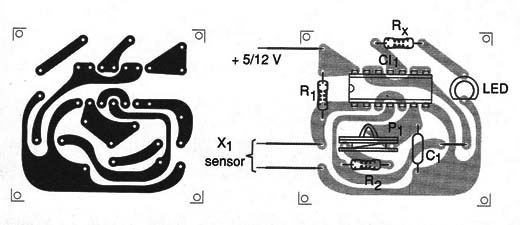

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem deste circuito indicador.
![](/images/stories/mini/min0405_0002.jpg)
Uma redução da sensibilidade pode ser conseguida com a diminuição de R1.
CI-1 – 4093 – circuito integrado CMOS
LED – LED vermelho ou de qualquer outra cor
R1 – 10 M Ω x 1/8 W – resistor – marrom, preto, azul
R2 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
Rx – ver texto – 1/8 W – resistor
C1 – 220 nF a 1 µF – capacitor cerâmico ou poliéster
C2 – 100 µF x 16 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso, fios, solda, sensor, etc.
