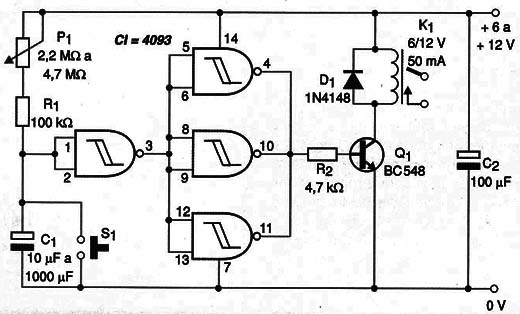

O circuito mostrado na figura 1 desliga uma carga depois de um tempo transcorrido a partir do momento em que sua alimentação é estabelecida.
![](/images/stories/mini/min0402_0001.jpg)
O tempo depende da constante de tempo do circuito RC formado pelo potenciômetro P1, resistor R1 e do capacitor C1 que pode ter valores de até 2 200 µF.
Com os valores maiores o circuito pode chegar a temporizações superiores a uma hora.
Dentre as aplicações possíveis sugerimos sistemas de desligamento automático ou de acionamento automático temporizado de diversos dispositivos.
O tipo de carga controlada depende exclusivamente da capacidade dos contactos do relé utilizado.
Para aplicações em que seja utilizada bateria como fonte de alimentação deve-se optar por relés de baixo consumo.
O interruptor de pressão S1 é opcional servindo como reset e também para garantir que na partida tenhamos uma temporização completa com a carga do capacitor a partir de zero.

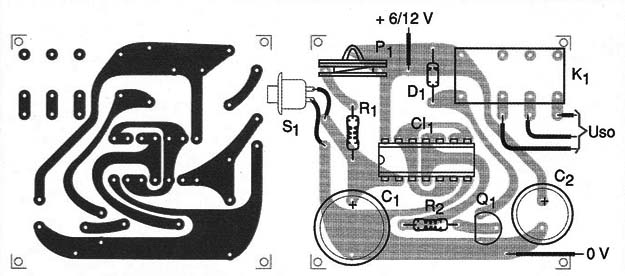

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem deste temporizador.
![](/images/stories/mini/min0402_0002.jpg)
Esta placa prevê a utilização de relés com soquete DIL.
Para relés de maior corrente o desenho da placa deve ser refeito de acordo com a disposição dos terminais ou mesmo prevendo sua montagem fora da placa.
CI-1 – 4093 – circuito integrado CMOS
Q1 – BC548 ou equivalente – transistor NPN de uso geral
D1 – 1N4148 – diodo de uso geral
R1 – 100 k Ω x 1/8 W – resistor – marrom, preto, amarelo
R2 - 4,7 k Ω x 1/8 W – resistor – amarelo, violeta, vermelho
P1 – 1 M Ω a 4,7 M Ω – potenciômetro
C1 – 10 µF a 2 200 µF x 16 V – capacitor eletrolítico
C2 – 100 µF x 16 V – capacitor eletrolítico
K1 – 6 ou 12 V x 50 mA ou mais sensível – relé
S1 – Interruptor de pressão – opcional – ver texto
Diversos:
Placa de circuito impresso, soquete para o relé (opcional), fios, solda, etc.
