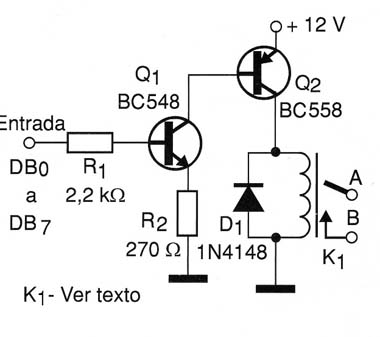

O circuito mostrado na figura 1 é uma solução rápida para se comandar uma carga externa através de relé a partir de sinais obtidos da porta paralela de um PC.
![](/images/stories/mini/min0400_0001.jpg)
Podemos usar este circuito como parte de uma interface de controle, em testes de equipamentos automatizados por um software ou mesmo para teste de equipamentos que devam ser controlados por um computador.
O relé recomendado é do tipo sensível com corrente de bobina de 50 mA e corrente de contactos de acordo com a carga que deverá ser controlada. A tensão do relé depende da alimentação externa para esse setor do circuito.
Mostramos apenas um canal de controle, mas uma interface completa pode ser elaborada com a utilização de 8 circuitos como este.

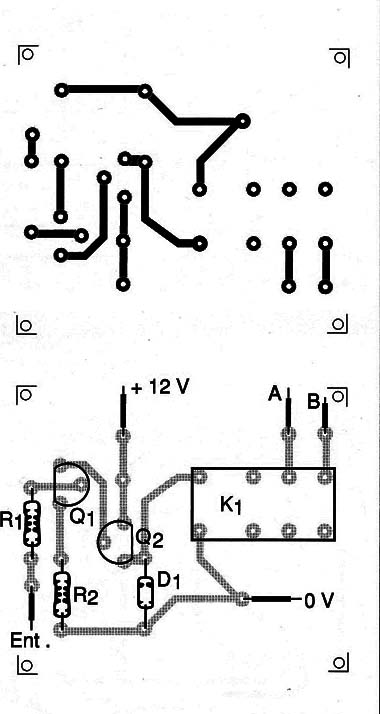

Na figura 2 temos uma sugestão de placa de circuito impresso em que o relé utilizado tem invólucro DIL. Para outros tipos de relés o desenho da placa deve ser modificado.
![](/images/stories/mini/min0400_0002.jpg)
A conexão ao computador deve ser feita através de um conector DB-25 nas saídas de DB0 a DB7, conforme a linha de controle que será utilizada na aplicação.
Q1 – BC548 – transistor NPN de uso geral
Q2 – BC558 – transistor PNP de uso geral
D1 – 1N4148 ou equivalente – diodo de silicio
R1 – 2,2 k Ω x 1/8 W – resistor – vermelho, vermelho, vermelho
R2 – 270 Ω x 1/8 W – resistor – vermelho, violeta, marrom
K1 – Relé sensível de 12 V – ver texto
Diversos:
Placa de circuito impresso, bornes de ligação para a carga, conector DB-25, fios, solda, etc.
