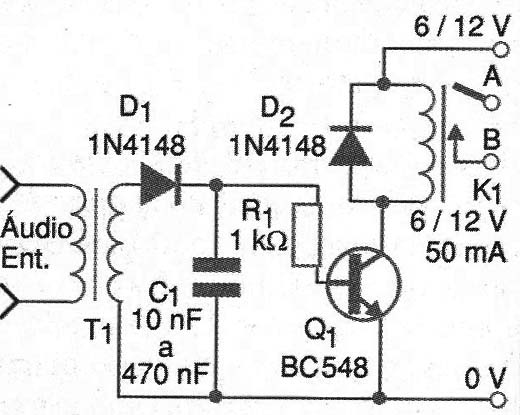

Para acionar um relé a partir de um tom de áudio ou sinal de baixa freqüência presente numa linha de comunicações temos o circuito mostrado na figura 1.
Este circuito aciona com qualquer tom, independentemente de sua freqüência podendo servir para detectar sinal de modems, sistemas de comunicação de áudio, sistemas de alarmes por sirenes, etc.
A tensão de alimentação depende do relé usado. O transformador pode ser de qualquer tipo que tenha um enrolamento de alta impedância (pelo menos 1 k Ω) para ser ligado ao diodo, e um enrolamento de baixa impedância (8 Ω a 600 Ω) para ser ligado à linha de áudio.
O circuito não possui ajuste de sensibilidade mas ele pode ser agregado na forma de um trimpot divisor de tensão em paralelo com o enrolamento de alta impedância do transformador.
O capacitor C1 deve ter seu valor escolhido de acordo com o tom predominante de disparo e para evitar a vibração dos contactos do relé no acionamento.

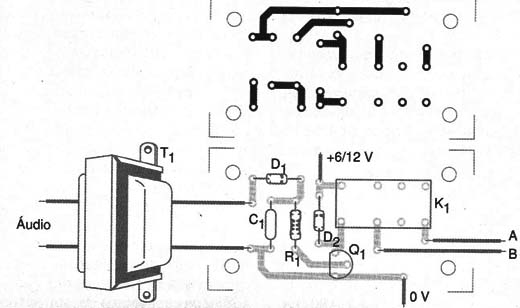

Na figura 2 damos a placa de circuito impresso para implementação deste mini projeto.
Q1 – BC548 – transistor NPN de uso geral
D1, D2 – 1N4148 – diodos de uso geral
T1 – Transformador – ver texto
C1 – 10 nF a 470 nF – capacitor cerâmico ou poliéster
R1 – 1 k Ω x 1/8 W – resistor
K1 – Relé sensível de 6 ou 12 V x 50 mA
Diversos:
Placa de circuito impresso, fios, solda, etc.
