Se usamos os velhos transistores de uso geral BC548 e BC558 para resolver uma infinidade de problemas gerais da eletrônica, eles não poderiam estar ausentes das soluções de áudio.
Além disso, esses transistores podem ser encontrados com extrema facilidade em qualquer lugar.

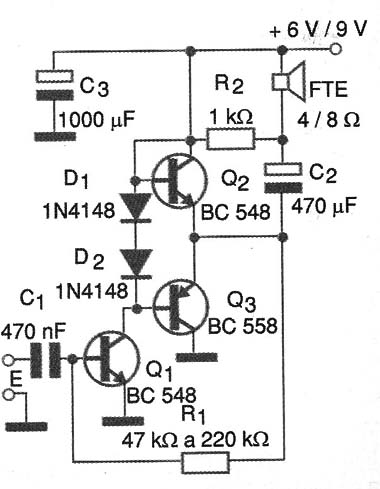

Assim, se o leitor precisa de um pequeno amplificador de áudio para um sistema de aviso um intercomunicador, para acionar um transdutor num alarme, onde a potência fique na faixa dos 20 aos 200 mW, na figura 1 temos uma solução interessante.
![](/images/stories/mini/min0381_0001.jpg)

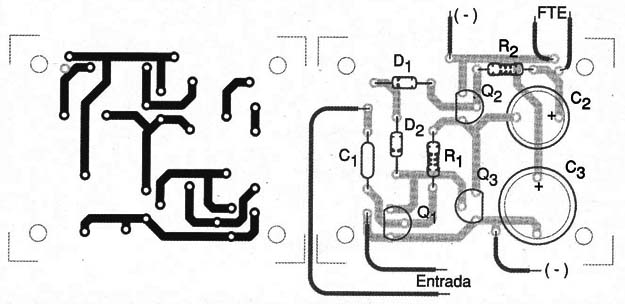

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem desse amplificador.
![](/images/stories/mini/min0381_0002.jpg)
O resistor de realimentação negativa tanto determina o ganho do circuito como a corrente de repouso e a distorção, devendo seu valor ser obtido experimentalmente na faixa indicada de valores, conforme a tensão de alimentação usada.
Como a potência é pequena, não será preciso usar dissipador de calor nos transistores de saída.
Dois desses amplificadores consistem numa excelente solução de amplificador para PC ou para um CD-player. Os alto-falantes devem ser de boa qualidade para garantir boa fidelidade do som.
Se for usada fonte de alimentação, ela deve ter excelente filtragem para que não ocorram roncos.
A impedância de entrada é da ordem de 10 k Ω e a sensibilidade da ordem de 100 mV.
Semicondutores:
Q1, Q2 – BC548 ou equivalente – transistores NPN de uso geral
Q3 – BC558 ou equivalente – transistor PNP de uso geral
D1, D2 – 1N4148 – diodos de silício de uso geral.
Resistores: (1/8 W, 5%)
R1 – 47 k a 220 k Ω – resistor (amarelo, violeta, laranja a vermelho, vermelho, amarelo)
R2 – 1 k Ω – marrom, preto, vermelho
P1 – 10 k Ω – controle de volume, potenciômetro (opcional)
Capacitores:
C1 – 470 nF – cerâmico ou poliéster
C2 – 470 µF x 12 V – eletrolítico
C3 – 1 000 µF x 12 V – capacitor eletrolítico
Diversos:
FTE – 4 ou 8 Ω – alto-falante de 5 a 10 cm
Placa de circuito impresso, alimentação de 6 a 9 V, fios, solda
