Uma solução de maior potência, usando componentes discretos e que foi muito usada em equipamentos comerciais de décadas passadas é a baseada no par complementar BD135/BD136.
Proporcionando excelente qualidade de som ela foi adotada em muitos amplificadores comerciais pela sua facilidade de implementação e fidelidade.

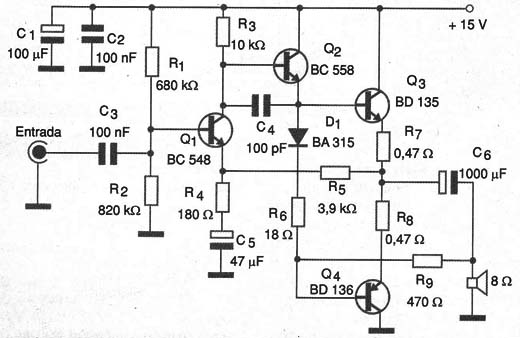

Se o leitor precisa de uma etapa de média potência para uma aplicação e deseja uma solução analógica bastante tradicional, até mesmo didática, a que apresentamos na figura 1 merece ser analisada.
![](/images/stories/mini/min0382_0001.jpg)

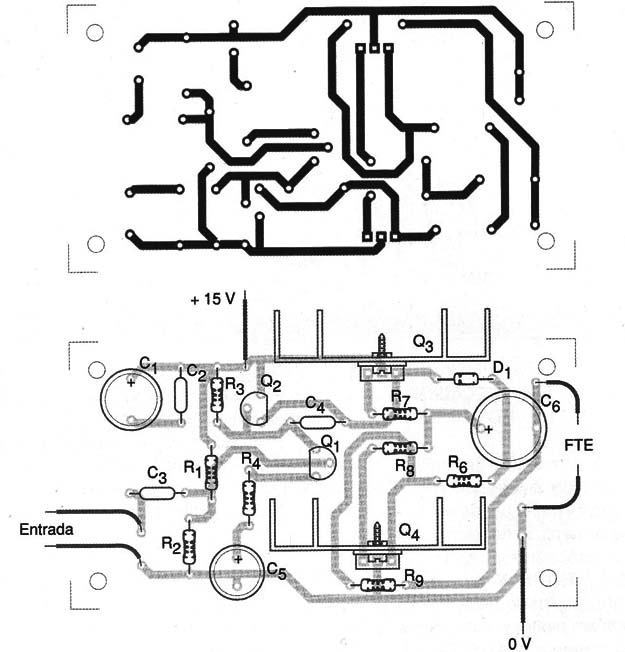

A placa de circuito impresso para a montagem desse amplificador é mostrada na figura 2.
![](/images/stories/mini/min0382_0002.jpg)
A alimentação pode ser feita com tensões de 12 a 15 V e a corrente drenada estará em torno de 800 mA.
Os transistores de saída devem ser montados em dissipadores de calor e um par complementar equivalente é o formado pelos transistores TIP28 e TIP29.
Observe, entretanto que a pinagem desses transistores não é a mesma dos BD.
O resistor R5 eventualmente pode necessitar de pequenas alterações para se fixar a corrente de repouso, ganho e melhorar a simetria do sinal.
O alto-falante deve ser de 8 Ω com pelo menos 10 cm de diâmetro, para se obter a melhor qualidade de som.
Semicondutores:
Q1 – BC548 ou equivalente – transistor NPN de uso geral
Q2 – BC558 ou equivalente – transistor PNP de uso geral
Q3 – BD135 – transistor NPN de média potência
Q4 – BD136 – transistor PNP de média potência
D1 – BA315 ou 1N4148 – diodo de silício
Resistores: (1/8 W, 5%)
R1 – 680 k Ω
R2 – 820 k Ω
R3 – 10 k Ω
R4 - 180 Ω
R5 – 3,9 k Ω
R6 – 18 Ω
R7, R8 – 0,47 Ω x 1 W
R9 – 470 Ω
Capacitores:
C1 - 100 µF x 16 V – eletrolítico
C2, C3 – 100 nF – cerâmico ou poliéster
C4 – 100 pF – cerâmico
C5 – 1 000 µF x 16 V – eletrolítico
Diversos:
FTE – 8 Ω x 10cm ou maior – alto-falante
Placa de circuito impresso, fonte de alimentação, fios, solda, etc.
