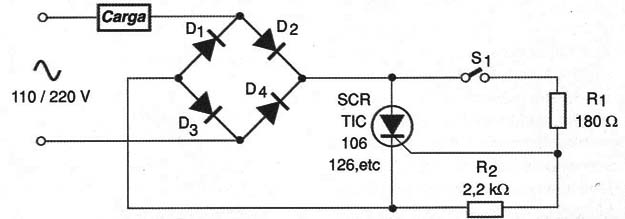

Uma maneira se conseguir que uma carga de alta potência seja controlada por um SCR usando um interruptor de baixa potência como, por exemplo, um sensor, um reed-switch ou os contactos de um pequeno relé, é com o circuito mostrado na figura 1.
Esse circuito pode controlar cargas de vários ampères (depende apenas do SCR usado) com uma chave que não será percorrida por mais do que algumas dezenas de miliampères.
Para o TIC106, por exemplo, essa corrente será da ordem de 0,2 A e para o TIC126 de 20 mA.
Evidentemente, o circuito não é isolado da rede de energia e o SCR precisa ser montado num dissipador de calor compatível com a corrente da carga controlada.
Os diodos devem ser especificados para pode conduzir a corrente exigida pela carga.
Para correntes até 4 A sugerimos os 1N5404 na rede de 110 V e 1N5407 na rede de 220 V.
![](/images/stories/artigos11/min0366_0001.jpg)

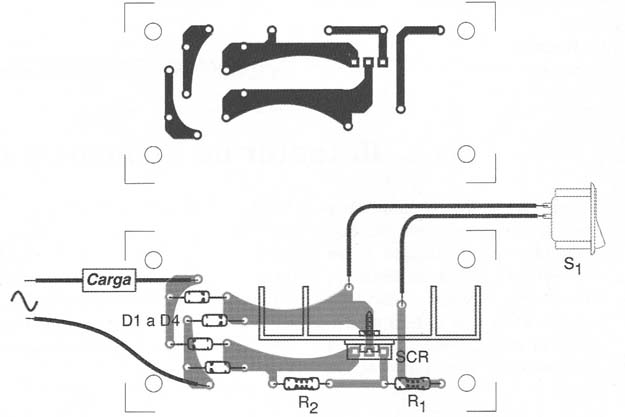

Na figura 2 temos uma sugestão de placa de circuito impresso para implementação desta idéia.
Observamos que as trilhas que conduzem correntes mais intensas devem ser mais largas.
Uma margem da ordem de 1 mm para cada ampère é o recomendado.
Também será interessante proteger o circuito com um fusível na entrada. Os cabos para a chave S1 deve ser bem isolados.
![](/images/stories/artigos11/min0366_0002.jpg)
SCR – TIC106, 126 ou qualquer outro conforme a aplicação
D1 a D4 – 1N5404(7) – diodos retificadores – ver texto
S1 – Interruptor simples
R1 – 180 Ω x 1 W – resistor
R2 – 2,2 k Ω x 1 W – resistor
Diversos:
Placa de circuito impresso, radiador de calor para o SCR, cabo de força, fios, solda, etc..
