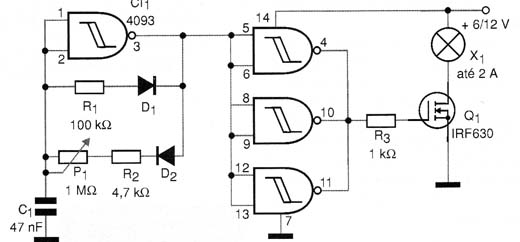

O controle de potência para uma lâmpada incandescente ou qualquer carga resistiva e até mesmo pequenos motores, apresentado na figura 1, consiste num oscilador cuja largura dos pulsos é ajustada no potenciômetro P1.
Trata-se, portanto, de um controle PWM bastante simples.
![](/images/stories/mini/min0347_01.jpg)
O circuito pode operar com tensões de 6 V a 12 V tipicamente e a corrente máxima da carga controlada depende apenas do transistor de potência usado.
Esse componente deverá ser dotado de um bom radiador de calor.
O ciclo mínimo ou largura mínima de pulsos depende do resistor R2 e a freqüência média depende de R1. Dependendo da aplicação, esses componentes podem ter seus valores alterados.

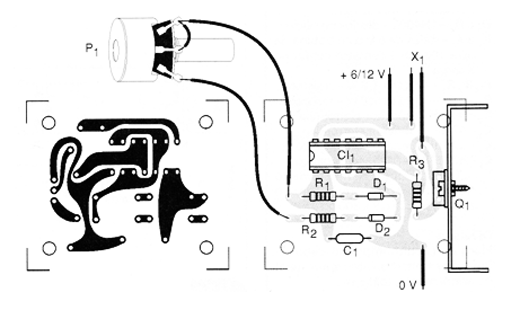

Na figura 2 mostramos uma placa de circuito impresso para a montagem desse controle.
![](/images/stories/mini/min0347_02.png)
CI-1 - 4093 - Circuito integrado CMOS
Q1 - IRF620 - transistor de efeito de campo de potência
P1 - 1 M Ω - potenciômetro lin oum log
R1 - 100 k Ω x 1/8 W - resistor - marrom, preto, amarelo
R2 - 4,7 k Ω x 1/8 W - resistor - amarelo, violeta, vermelho
R3 - 1 k Ω x 1/8 W - resistor - marrom, preto, vermelho
X1 - Lâmpada de 6 a 12 V até 2 A
C1 - 47 nF - capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, fonte de alimentação, radiador de calor para o transistor, soquete para a lâmpada, fios, solda, etc.
