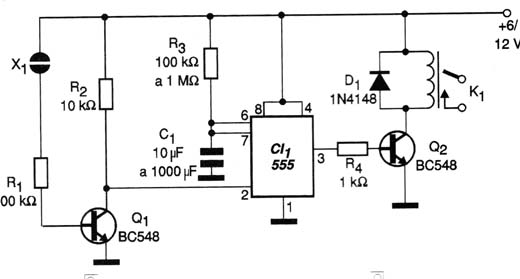

Um toque com os dedos no sensor X1, no circuito da figura 1, faz com que o relé atraque alimentando uma carga por um tempo que depende de R3 e C1.
Para um capacitor de 1000 µF e um resistor de 1 M o tempo obtido é da ordem de 15 minutos.
Esse é o tempo máximo recomendado. O resistor R2 influi na sensibilidade podendo ter valores até 100 k Ω.
O relé deve ser do tipo sensível com uma bobina de no máximo 50 mA de corrente.
A tensão de alimentação determina a tensão nominal de operação do relé. A alimentação pode ser feita com pilhas ou fonte.
Para alimentação com fonte use somente os tipos que possuam transformador de isolamento.
![](/images/stories/mini/min0343_01.jpg)

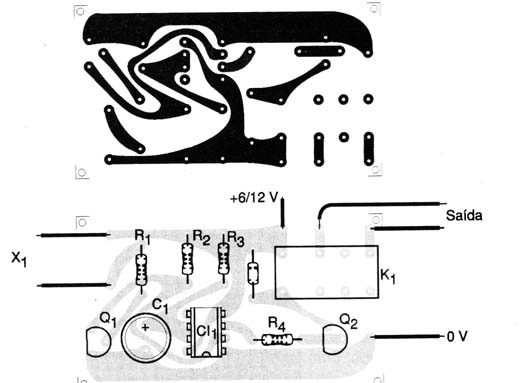

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem desse interruptor de toque.
![](/images/stories/mini/min0343_02.jpg)
A placa é planejada para um relé DIL comum.
Se for usado um relé de tipo diferente, a placa deve ser alterada. Recomendamos, portanto, que a placa só seja elaborada depois de se ter o relé em mãos.
O sensor consiste em duas chapinhas de metal de aproximadamente 1 cm x 1 cm separadas por uma distância de 1 a 2 mm.
Esse sensor pode ser elaborado num pedacinho de placa de circuito impresso.
CI-1 - 555 - circuito integrado, timer
Q1, Q2 - BC548 ou equivalente - transistores NPN de uso geral
D1 - 1N4148 - diodo de uso geral
Resistores: (1/8 W, 5%)
R1 - 100 k Ω - marrom, preto, amarelo
R2 - 10 k Ω - marrom, preto, laranja
R3 - 100 k Ω a 1 M Ω - ver texto
R4 - 1 k Ω - marrom, preto, vermelho
Capacitor:
C1 - 10 µF a 1 000 µF - eletrolítico para 16 V
Diversos:
X1 - Sensor - ver texto
K1 - Relé de 6 ou 12 V - até 50 mA de bobina
Placa de circuito impresso, fios, solda, etc.
