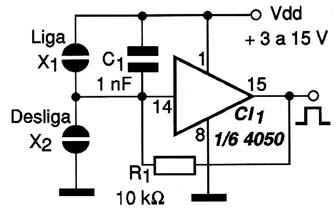

O circuito CMOS da figura 1 usa um dos seis buffers não inversores disponíveis num circuito integrado 4050.
Quando tocamos no sensor X1 o circuito liga colocando sua saída no nível alto.
Quando tocamos em X2 o circuito desliga, passando a saída ao nível baixo.
A saída pode fornecer uma corrente de alguns milioamperes (ver informação) para excitação de etapas de maior potência.
O sensor é formado por duas chapinhas de metal que devem ser tocadas simultaneamente. A alimentação pode ser feita com tensões de 3 a 15 V.
![](/images/stories/mini/min0339_01.jpg)

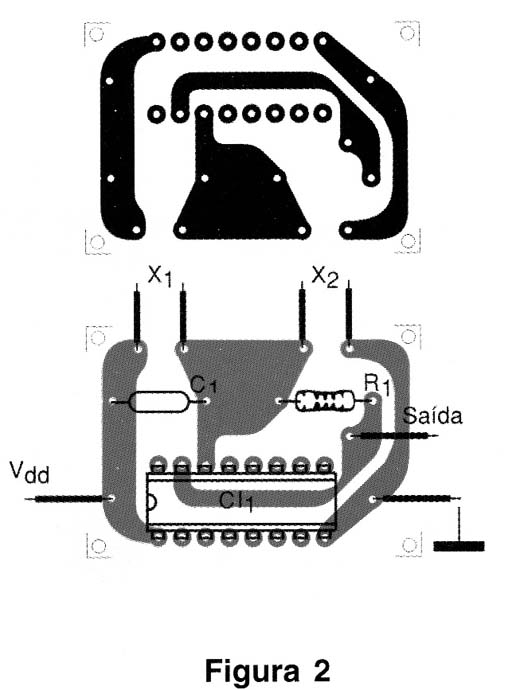

Na figura 2 temos uma sugestão de placa de circuito impreso para esta montagem.
Observe que os demais buffers não inversores do 4050 estão livres para outras aplicações, inclusive outros conjuntos de sensores.
![](/images/stories/mini/min0339_02.jpg)
CI-1 - 4050 - circuito integrado CMOS
X1, X2 - sensores, ver texto
R1 - 10 k Ω x 1/8 W - resistor (marrom, preto, laranja)
C1 - 1 nF - capacitor cerâmico ou poliéster
Diversos: placa de circuito impresso, fios, solda, etc.
