Neste circuito, as lâmpadas neon acendem de acordo com o nível da água num reservatório. O consumo de energia é extremamente baixo de modo que o aparelho pode ficar ligado permanentemente. Cada lâmpada consome menos que um milésimo de watts neste circuito.

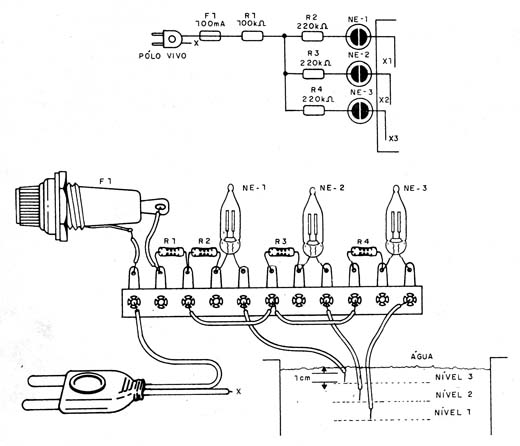

Quando a água sobe ou desce, o contato com os sensores que são pontas de fios descascados aciona a lâmpada correspondente. Na figura 1 temos o diagrama completo do detetor e também sua montagem com base numa ponte de terminais.
No exemplo temos três lâmpadas que podem indicar uma caixa cheia, nível médio ou vazia. A ligação deve ser feita num dos pólos apenas da tomada (pólo vivo), já que o outro pólo representa o próprio contato com a água do reservatório.
Os fios de ligação com as lâmpadas neon não devem ser muito longos, pois se isso acontecer o ruído captado fará com que as lâmpadas acendam. Os resistores podem ter de 220k a 470k.
F1 - 100 mA a 300 mA - fusível
R1- 100k Ω - resistor de 1/8 W - marrom, preto, amarelo
R2, R3, R4 - 220k Ω a 470k Ω x 1/8 W- resistores
NE-1 a NE-3 - Lâmpadas neon comuns
Diversos: ponte de terminais, cabo de força, suporte para o fusível, fios, solda, etc.
