Este circuito faz com que um relé feche seus contatos alimentando uma carga por um certo tempo desligando depois. Podemos usar este sistema para ligar alguma coisa com retardo, por exemplo, um alarme, para dar tempo de sairmos do local antes dele ser ativado ou então alimentar uma lâmpada de um corredor.
O relé é dimensionado para controlar cargas até 6 A o que resulta em potências até 600 W na rede de 110 V e 1200 W na rede de 220 V. O tem pode retardo pode variar de alguns segundos até mais de 1 minuto dependendo apenas do valor de C1. A alimentação do sistema é feita por C1.

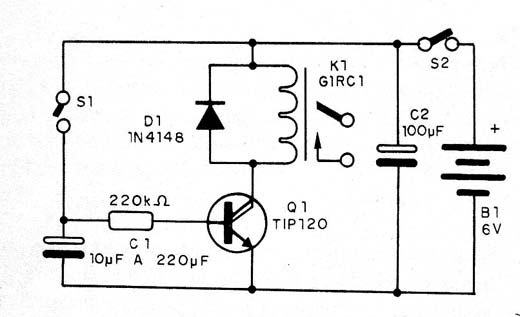

Na figura 1 temos o diagrama completo do interruptor com retardo.
![Figura 1 - Diagrama do interruptor com retardo
Figura 1 - Diagrama do interruptor com retardo](/images/stories/mini/min0252_01.jpg)

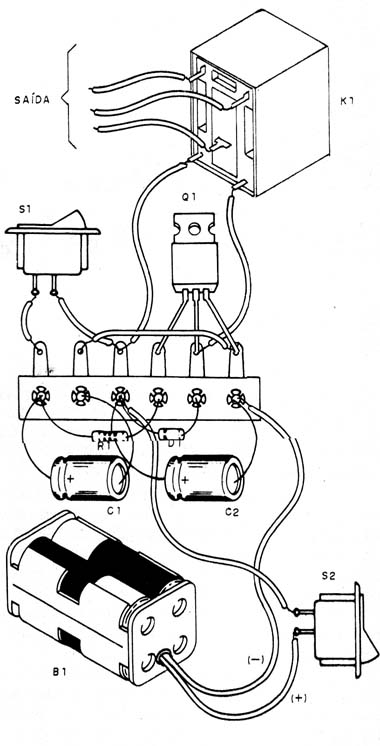

Na figura 2 temos a disposição dos componentes numa ponta de terminais.
![Figura 2 - Montagem em ponte de terminais
Figura 2 - Montagem em ponte de terminais](/images/stories/mini/min0252_02.jpg)
Para ligar a carga depois de certo tempo use os contatos NF do relé e para desligar use os contatos NA. O consumo do aparelho com o relé desativado é extremamente baixo. O capacitor pode ter valores entre 10 µF e até mais de 220 µF, sendo o limite da ordem de 2 200 µF.

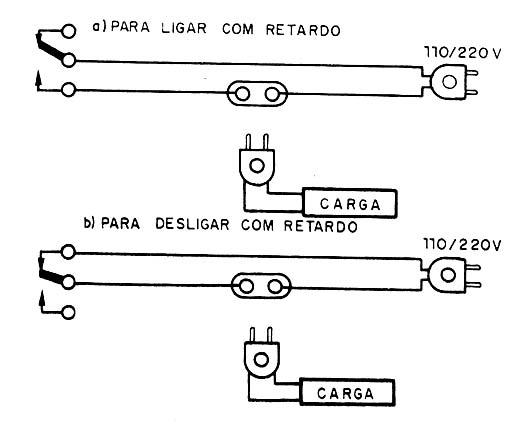

Na figura 3 temos o modo de se fazer a conexão do relé para ligar ou desligar a carga depois de certo tempo.
![Figura 3 - Conexão do relé às cargas controladas.
Figura 3 - Conexão do relé às cargas controladas.](/images/stories/mini/min0252_03.jpg)
Q1- TIP120 - Transistor Darlington NPN
D1 - 1N4148 - diodo de uso geral
S1 e s2 - Interruptores simples
B1- 6 V - 4 pilhas pequenas
K1 - Relé de 6 V - Metaltex
C1- 10 a 220 µF x 6 V ou mais - capacitor eletrolítico
C2 - 100 µF - capacitor eletrolítico
R1- 220 k Ω x 1/8 W - resistor - vermelho, vermelho, amarelo
Diversos: ponte de terminais, suporte de pilhas, cabo de força e tomada para o aparelho controlado, fios, solda, etc.
