Com apenas quatro componentes você pode montar um eficiente sistema antifurto para sua casa. A abertura de portas, janelas, alçapões ou mesmo a retirada de objetos de determinados lugares pode fazer o disparo de uma cigarra. O sistema é simples de instalar e, dependendo da força da campainha ou cigarra, fará bastante barulho quando disparar.

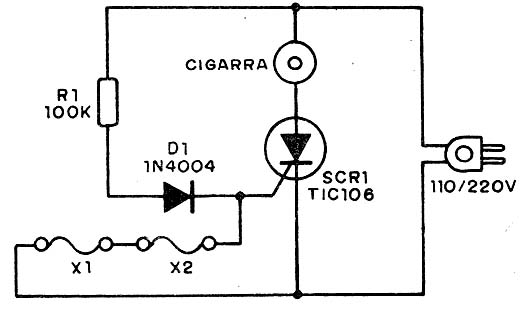

Os sensores são pedaços de fio bem finos que enlaçam portas e janelas. Ao serem interrompidos provocam o disparo do SCR. Evidentemente deve haver um plugue escondido para desativar o alarme. Todos os componentes usados são comuns. Na figura 1 temos o diagrama completo do alarme.

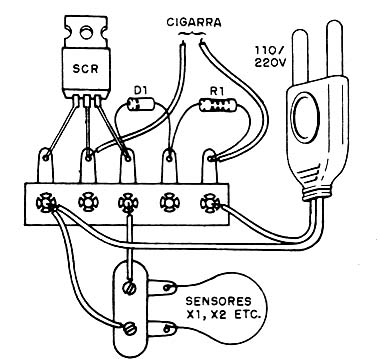

Na figura 2 mostramos o aspecto da montagem, com os componentes menores instalados numa ponte de terminais.

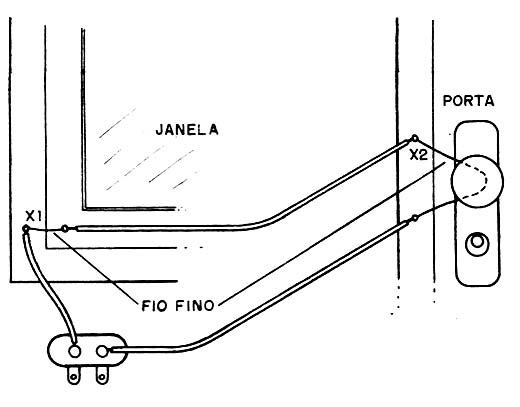

Na figura 3 mostramos como colocar os sensores numa porta e numa janela. Evidentemente o número de sensores é ilimitado.
Na condição de espera o consumo do alarme é extremamente baixo, o que permite que ele fique permanentemente ligado. O consumo depende de R1.
TIC106B (110 V) ou TIC106D (220 V) - diodo controlado de silício
D1- 1N4004 - diodo de silício
R1- 100k Ω a 470 k Ω x 1/8 W - resistor - marrom, preto, amarelo ou amarelo, violeta, amarelo
X1, X2, etc. - sensores
Diversos: cabo de força, cigarra para 110 V ou 220 V, fios, ponte de terminais, solda, etc.
