Na figura 1 mostramos um simples circuito foto-elétrico que tanto pode ser usado em alarmes como em demonstrações.



Diagrama do Foto Alarme
Diagrama do Foto Alarme

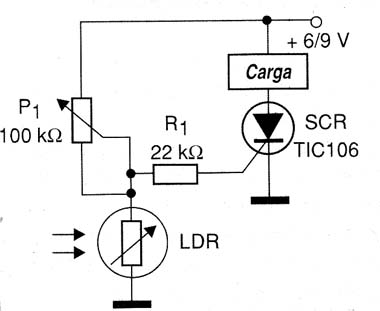

Esse circuito dispara um relé quando um pulso de luz incide no sensor, que nada mais é do que um LDR comum. Trocando a posição do sensor, conforme mostra a figura 2, o alarme vai disparar quando fizermos sombra no mesmo.



Modificando o projeto.
Modificando o projeto.

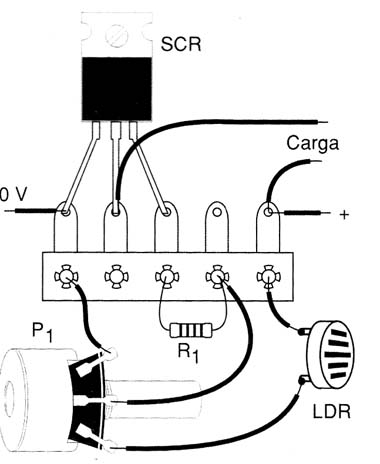

Como se trata de circuito muito simples, sua montagem pode ser feita com base numa ponte e terminais, conforme mostra a figura 3.



Sugestão de montagem na ponte de terminais.
Sugestão de montagem na ponte de terminais.



A carga alimentada pode operar com correntes até 3 A para o SCR indicado, mas acima de 500 mA ele deve ser montado num radiador de calor.

Também é importante observar que existe uma queda de tensão de 2 V no SCR quando ele dispara, o que significa que a carga recebe 2 V a menos da alimentação quando ocorre o disparo.

Assim, se a carga for de 6 V é preciso que circuito seja alimentado com pelo menos 8 V. No caso, uma tensão de 9 V é o ideal. Para uma carga de 12 V a pequena diferença pode ser desconsiderada se ela funcionar bem com 10 V.

P1 faz o ajuste da sensibilidade. Para maior diretividade e sensibilidade o LDR pode ser instalado num tubinho opaco.

Observamos que esse circuito tem trava. Quando ele dispara por luz ou sombra, o SCR permanece ligado mesmo depois que a luz oun sombra tenham sido removidos do sensor. Para desligar o circuito é preciso interromper por um instante sua alimentação.





SCR - TIC106 (qualquer sufixo) - diodo controlado de silício

LDR - qualquer LDR comum

Carga - ver texto

P1 - 100 k ? - trimpot ou potenciômetro

R1 - 22 k ? x 1/8 W - resistor - vermelho, vermelho, laranja



Diversos:

Fonte de alimentação, ponte de terminais, radiador de calor para o SCR, fios, solda, etc.
