Com este circuito temos a ativação de um sistema de aviso quando um sensor for molhado ou mesmo umedecido.
Para disparar com chuva ou vazamentos o sensor consiste em duas telas de metal separadas por um pedaço de tecido ou papel poroso com um pouco de sal. Após a ativação do alarme por umidade ou água, o sensor deve ser trocado por um seco, antes do rearme.
Para disparo por nível de líquido o sensor consiste em dois pedaços de fio com as pontas descascadas e separadas por uma distância de alguns centímetros.

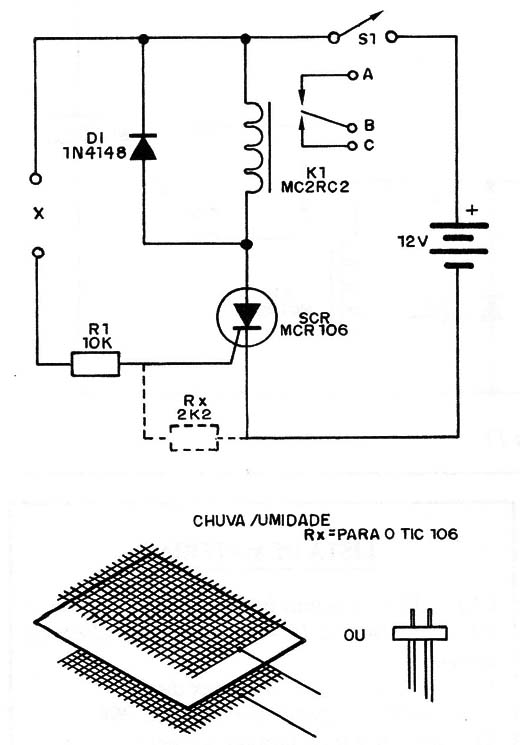

Este circuito precisa ser desligado e ligado novamente para rearme e é mostrado na figura 1.

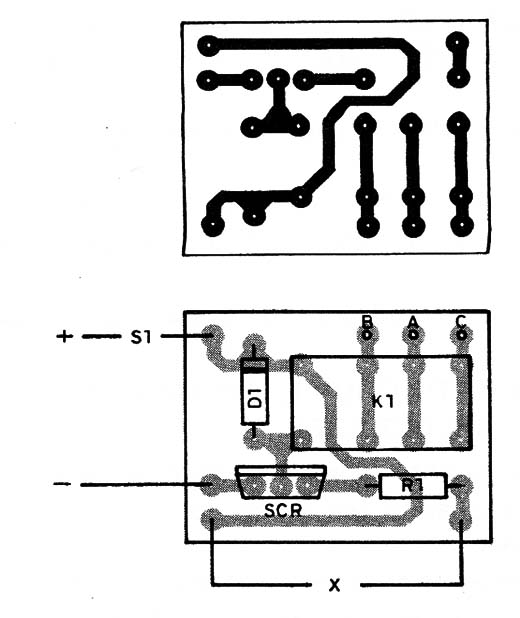

A placa de circuito impresso é mostrada na figura 2.
SCR - MCR106, TIC106 ou C106 - SCR comum
K1 - relê de 12 V
DI - 1N4148 ou 1N914 - diodo de uso geral
X - sensor - ver texto
S1 - interruptor simples
R1 – 10 k X 1/8W - resistor (marrom, preto, laranja)
B1 – 12 V ou 8 pilhas médias
Diversos: placa de circuito impresso, fios, material para o sensor, suporte para pilhas (2 de 4 pilhas ), etc.
