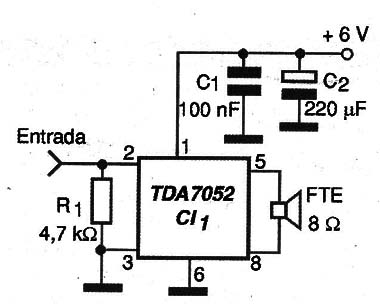

Uma solução interessante para sistemas de comunicação rápida, aviso de funcionamento, amplificação de sinais de alarme, gravadores digitais, etc é o amplificador mostrado na figura 1.
Ele se baseia no circuito TDA 7051 que fornece perto de 1 W com alimentação 6 V e precisa de apenas um resistor e dois capacitores externos. Para o acoplamento ao circuito externo é interessante usar um capacitor de 100 nF a 10 µF dependendo da fonte de sinal.
Os capacitores C1 e C2 devem ser montados os mais próximos quanto seja possível dos pinos de alimentação. O alto-falante pode ser de qualquer tipo o tamanho com as impedâncias na faixa indicada no diagrama.

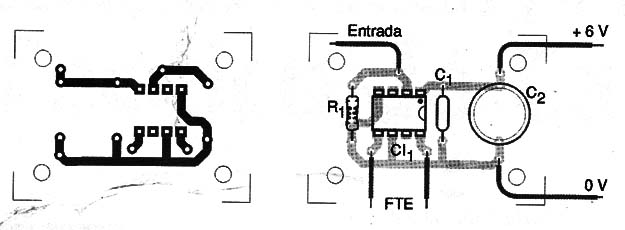

A placa de circuito impresso para a montagem desta etapa amplificadora é dada na figura 2.
.
CI-1 – TDA7052 – amplificador, circuito integrado
R1 – 4,7 k Ω x 1/8 W – resistor
C1 – 100 nF – capacitor cerâmico
C2 – 220 µF x 6 V – capacitor eletrolítico
Diversos:
Placa de circuito impresso, fios, solda, etc.
