Com este circuito é possível utilizar um LED comum como foto-sensor para radiação modulada, num link óptico, por exemplo.
A frequência máxima é da ordem de algumas centenas de quilohertz e a sensibilidade máxima depende da cor do LED.
Para maior sensibilidade e diretividade, o LED deve ser instalado num tubo opaco com uma lente convergente.
O ganho depende de R3 que pode ser substituído por um potenciômetro de mesmo valor ou maior.
P1 ajusta o ponto de funcionamento e o transistor de efeito de campo também admite equivalente. Observe que a fonte não é simétrica e pode ter valores entre 9 e 15 V.

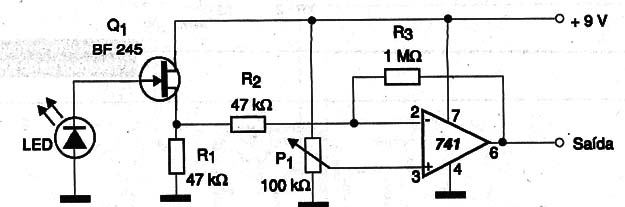

Na figura 1 temos o diagrama completo do receptor.

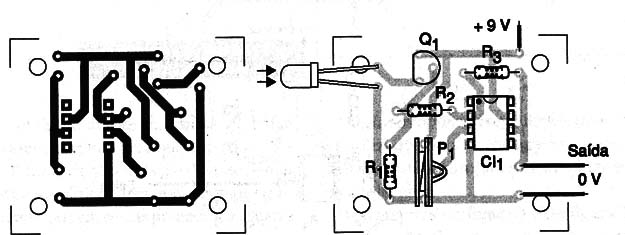

Na figura 2 temos uma sugestão de placa de circuito impresso.

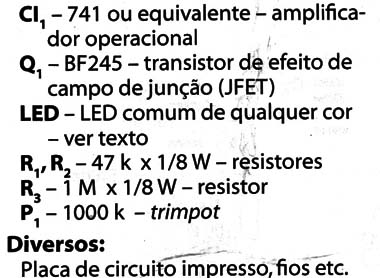

Na montagem, observe a polaridade do LED.
