Este circuito pode ser usado como amplificador de sinais de áudio ou DC de pequena intensidade, apresentando um ganho de tensão de 500 vezes.
O circuito indicado pode ser usado em etapas de áudio ou em instrumentação, apresentando um bom ganho.
A alimentação pode ser feita com tensões de 12 V a 18 V e o consumo é de alguns miliampères apenas.
Para aplicações em áudio os cabos de entrada e saída devem ter excelentes blindagens

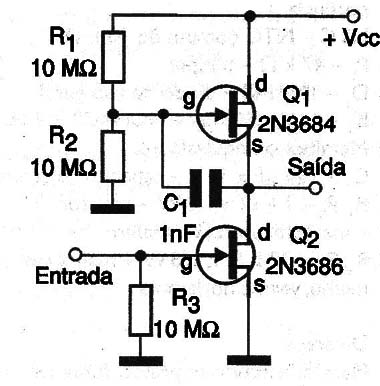

Na figura 1 temos o diagrama completo do amplificador.
Figura 1

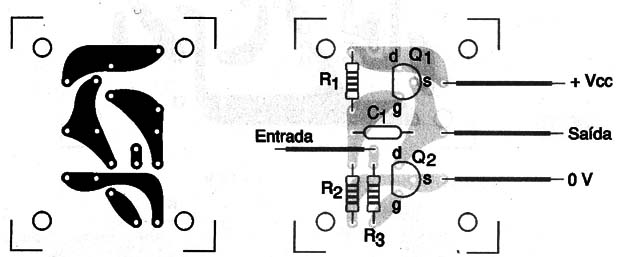

Na figura 2 temos uma sugestão de placa de circuito impresso.
Figura 2

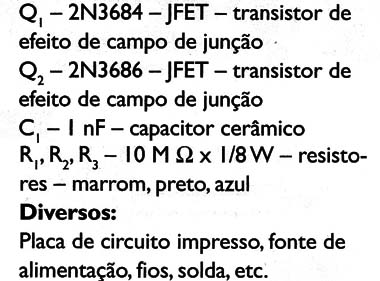

FETs equivalentes como os MPF102 e BF245 podem ser testados.
