Este reforçador de sinais permite melhorar a recepção de seu radinho de ondas médias e curtas (não funciona em FM). Ligando o ponto 1 a uma boa antena externa de pelo menos 10 metros de comprimento, e o ponto 2 à terra, aplicamos o sinal à entrada do transistor Q1 que é um amplificador de RF.
Este projeto pode ser montado com facilidade nos dias atuais pelos componentes que usa.
O sinal é retirado do ponto A sendo levado à antena do radinho.
Uma garra jacaré ligada a um fio ligado em A facilitará a conexão do reforçador ao rádio.
O ponto B é ligado ao negativo comum do receptor usado, o que é feito diretamente no suporte de pilhas.
Os capacitores usados devem ser todos cerâmicos tipo disco para melhor funcionamento.
A alimentação pode ser feita com tensão de 9,ou 12 V, mas é preferível a tensão de 9 V dada a possibilidade de utilização de uma pequena bateria.
O consumo de corrente da unidade é bastante baixo, o que garante boa durabilidade para a bateria.
Se o rádio não tiver entrada de antena, enrole umas voltas de fio em tomo de sua caixa e ligue as pontas deste fio nos pontos A e B de saída do reforçador.
Montagem

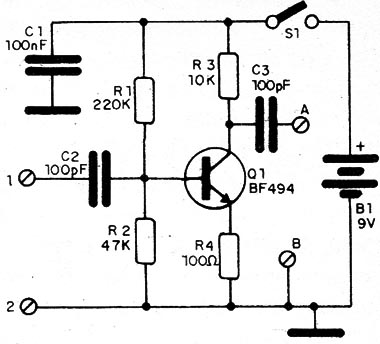

Na figura 1 temos o diagrama completo do reforçador.

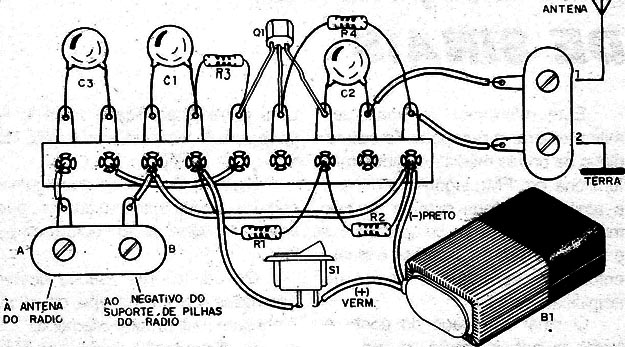

Na figura 2 temos a montagem numa ponte de terminais.
Os resistores podem ser todos de 1/8 ou ¼ W com qualquer tolerância e os capacitores, conforme indicado cerâmicos de boa qualidade.
Mantenha todas as ligações curtas para evitar instabilidades oscilações.
Q1 - BF494 - transistor de RF
C1 - 100 nF (104) - capacitor cerâmico
C2, C3 - 100_ pF - capacitor cerâmico
R1 – 220 k - resistor (vermelho, vermelho, amarelo)
R2 – 47 k - resistor (amarelo, violeta, laranja)
R3 – 10 k - resistor (marrom, preto, laranja)
R4 – 100 R - resistor (marrom, preto, marrom)
S1 - Interruptor simples
B1 - 9 ou 12 V - bateria ou fonte
Diversos: ponte de terminais, conector de bateria, ponte tipo antena/terra de parafusos, caixa para montagem, fios, solda etc.
