Este amplificador pode ser usado como base de projeto que precisem de pouca potência de áudio, como brinquedos, rádios, intercomunicadores, sistemas de escuta em fones etc.
A alimentação é feita com apenas 6 V e a carga pode ser um alto-falante de 8 Ω, de pelo menos 10 cm para melhor qualidade de som.

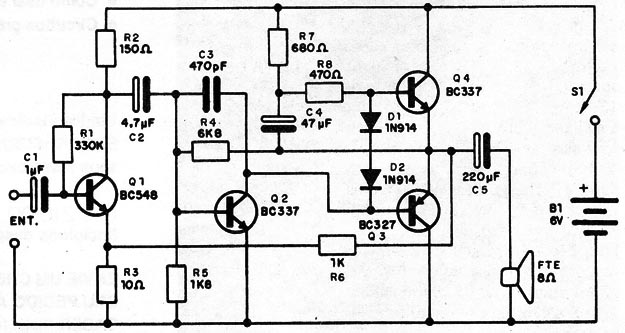

Na figura 1 temos o diagrama do amplificador.

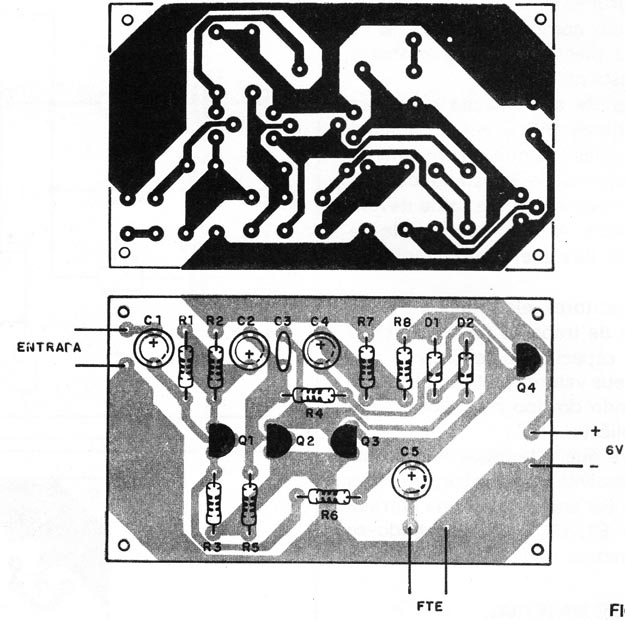

Na figura 2 temos a microplaca que possibilita a utilização do circuito com facilidade mesmo em reduzidos espaços.
A saída em simetria complementar fornece excelente qualidade de som e bom rendimento, o que significa boa durabilidade para as pilhas. Se for usada fonte, esta deve ter boa filtragem.
O controle de volume (não mostrado) pode ser um potenciômetro de 1ook ligado na entrada.
Os resistores são todos de 1/8 ou ¼ W, os capacitores eletrolíticos são para 6 V ou mais e os demais capacitores são cerâmicos ou de poliéster.
Equivalente do diodo 1N914 é o 1N4148.
Q1 - BC548 - transistor NPN
Q2, Q3 - BC337 - transistores NPN
Q4 - BC327 - transistor PNP
D1, D2 - 1N914 ou equivalente – diodos de uso geral
S1 - interruptor simples
B1 – 6 V - 4 pilhas ou fonte
R1 – 330 k x 1/8 W - resistor (laranja, laranja, amarelo)
R2 - 150 Ω x 1/8 W - resistor (marrom, verde, marrom)
RS - 10 Ω x 1/8 W - resistor (marrom, preto, preto)
R4 - 6k8 x 1/8 W - resistor (azul, cinza, vermelho)
R5 - 1k8 x 1/8 W - resistor (marrom, cinza, vermelho)
R6 - 680 Ω x 1/8 W - resistor (azul, cinza, marrom)
R7 - 470 Ω x 1/8 W - resistor (amarelo, violeta, marrom)
RB - 1k x 1/8 W - resistor (marrom, preto, vermelho)
C1 – 1 µF x 6 V - capacitor eletrolítico
C2 - 4, 7 µF x 6 V - capacitor eletrolítico
CS – 470 pF - capacitor cerâmico
C4 – 47 µF x 6 V - capacitor eletrolítico
C5 - 220 µF x 6 V - capacitor eletrolítico
Diversos: alto-falante, placa de circuito impresso, suporte de pilhas ou fonte, fios, jaque de entrada etc.
