Com este circuito podemos controlar o brilho de pequenas lâmpadas de 12 V, a velocidade de pequenos motores de CA ou ainda a temperatura de elementos de aquecimento alimentado por corrente alternada.
O circuito tem inúmeras aplicações práticas e é bastante simples.
Conforme podemos ver pela figura 1, o ângulo de condução do SCR é dado pela incidência dos pulsos, gerados pelo transistor unijunção que funciona como oscilador de relaxação.

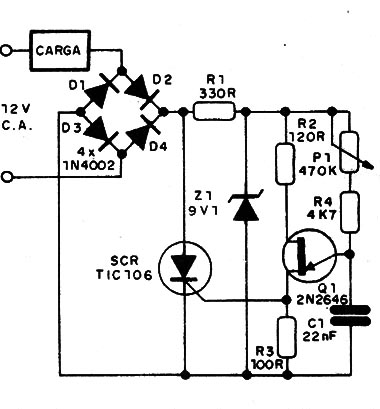

![Figura 1 – Circuito do dimmer
Figura 1 – Circuito do dimmer](/images/stories/mini/min0678_0001.jpg)
Controlando a frequência do oscilador podemos obter uma variação da potência aplicada à carga e com isso o controle desejado.

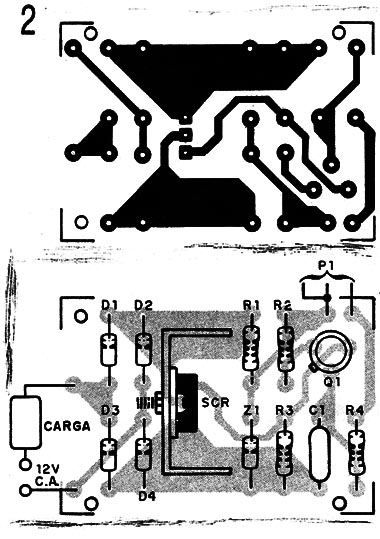

Na figura 2 temos a pequena placa de circuito impresso sugerida para este projeto.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0678_0002.jpg)
O resistor R1, com a ajuda de Z1, mantém constante a tensão no oscilador, e a retificação pela ponte de diodos permite um controle de onda completa.
Os diodos usados são de 1A, sendo esta a corrente máxima sugerida para o controle. Observe que o SCR deve ser dotado de um radiador de calor.
O potenciômetro P1 de 470 k pode tanto ser linear, como log, dependendo da variação desejada. Alterações de C1 podem ser feitas experimentalmente no sentido de modificar a faixa de atuação do controle.
O resistor R1 deve ser de ½ W, enquanto que os demais podem ser de 1/8 ou ¼ W. Para tensões maiores de operação devem ser feitas alterações de R1, além da utilização de um SCR com tensão máxima compatível.
Lembramos que este controle só funciona apropriadamente em circuitos de corrente alternada.
SCR - TIC106 ou equivalente para 50 V
D1 a D4 - 1N4002 - diodos retificadores de silício
Q1 - 2N2646 - transistor unijunção
P1 – 470 k - potenciômetro
Z1 - 9V1 - diodo Zener de 400 mW
R1 - 330 Ω x ½ W - resistor (laranja, laranja, marrom)
R2 - 120 Ω x 1/8 W – resistor (marrom, vermelho, marrom)
R3 - 100 Ω x 1/8 W – resistor (marrom, preto, marrom)
R4 - 4k7 x 1/ 8 W - resistor (amarelo, violeta, vermelho)
Diversos: placa de circuito impresso, caixa para montagem, botão para P1, fios, solda, radiador de calor para o SCR etc.
