Com este simples circuito é possível controlar o brilho de uma lâmpada pequena alimentada por pilha, fonte ou bateria.
Uma das aplicações para este circuito é no controle do brilho das lâmpadas de painéis de automóveis.
Intercalado entre a fonte (bateria) e a lâmpada este circuito possibilita um controle de brilho de zero (apagado) até o máximo, sem problemas de consumo.
O circuito é muito simples e utiliza apenas um transistor.

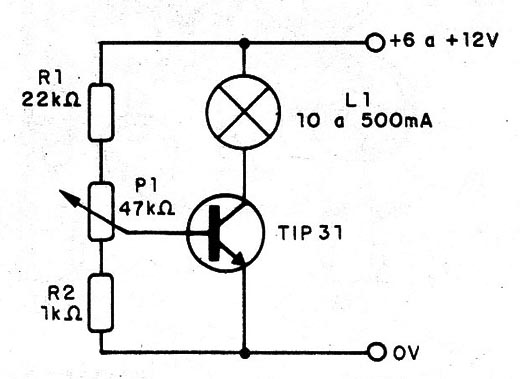

Na figura 1 temos o circuito completo que tem por base um transistor TIP31.
Com a inversão de polaridade da alimentação podemos usar transistores PNP sem modificar o circuito.
Nestas condições transistores como o TIP32, AD162, e outros podem ser usados.
O transistor deve ser montado num pequeno radiador de calor que consiste numa pequena chapinha parafusada no seu invólucro, em contato com a parte metálica.
O potenciômetro de 47 kΩ pode ficar longe do 'circuito (até 2 metros) o que é importante no caso de sua fixação no painel de um automóvel.
O resistor R1, em função do ganho do transistor pode ser alterado na faixa de 10 a 100 KΩ para se obter uma variação melhor na ação do potenciômetro.
A lâmpada não deve ter consumo maior do que 500 mA e sua tensão de trabalho deve ser a mesma usada na alimentação, entre 6 e 12 V.
Lembramos que este circuito não opera com corrente alternada e com tensões mais altas, sob pena de dano aos componentes.

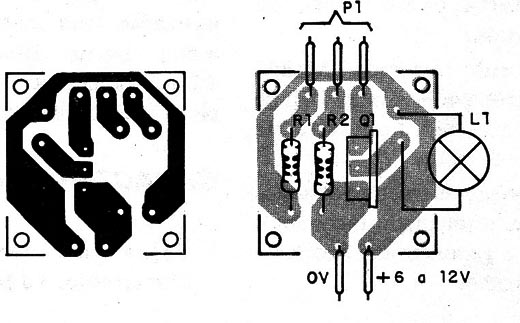

A montagem, feita numa placa impressa é mostrada na figura 2.
Neste desenho os fios de conexão de L1 são soldados diretamente em sua base, mas se houver possibilidade de se usar um soquete é melhor.
No automóvel, o fio de 12 V é ligado a qualquer ponto em que tenhamos esta tensão na caixa de fusíveis e o fio 0 V é ligado a qualquer ponto do chassi.
Q1 - TIP31 ou qualquer transistor NPN de potência
P1 - 47 k Ω - potenciômetro - (lin ou log)
Resistores: (1 /8 W, 5%)
R1 - 22 kΩ
R2 - 1 kΩ
Diversos: placa de circuito impresso, radiador de calor, fios, solda, botão para o potenciômetro, etc.
