Sensor Darlington de Toque (MIN671)

Montagem didática em matriz de 170 pontos cuja finalidade é aprender como funciona uma configuração Darlington de dois transistores e utilizá-la num sensor muito sensível de toque.

Dois transistores ligados em acoplamento direto, de modo que o emissor do primeiro seja conectado à base do segundo e os coletores interligados formam um par ou etapa Darlington.

O sinal é aplicado na base do primeiro transistor e retirado do emissor do segundo ou do coletor em comum.

No nosso circuito, vamos usar dois transistores BC548 ligados como Darlington de modo que uma corrente muito pequena na base do primeiro é suficiente para provocar uma corrente bem maior no coletor do segundo.

Assim, uma diminuta corrente que passa pela base do primeiro, vinda do toque de nossos dedos é suficiente para acender o LED.

Este circuito é bem mais sensível que o projeto de interruptor de toque com um transistor, pois o ganho é muito maior.

Montagem

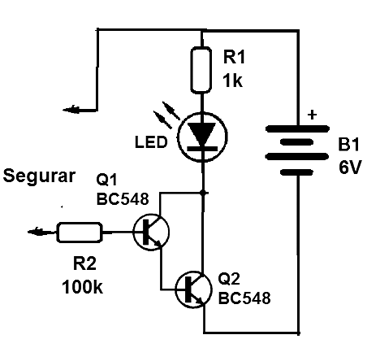

Na figura 1 temos o circuito completo do interruptor de toque.

Figura 1 – Interruptor de toque Darlington

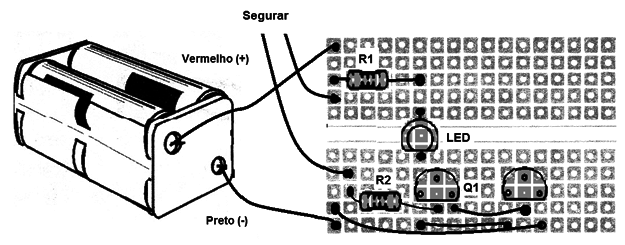

A montagem na matriz de contatos é mostrada na figura 2.

Figura 2 – Montagem na matriz de contatos

Na montagem, observe com cuidado as posições dos dois transistores e do LED.

Confira bem todas as ligações feitas através de fios, tomando cuidado para não errar nas interligações dos transistores.
