Trata-se de uma versão aperfeiçoada do circuito anterior em que a cada toque temos o fechamento dos contatos de um relé por um tempo que pode ser ajustado entre alguns segundos e alguns minutos pelo potenciômetro P1.

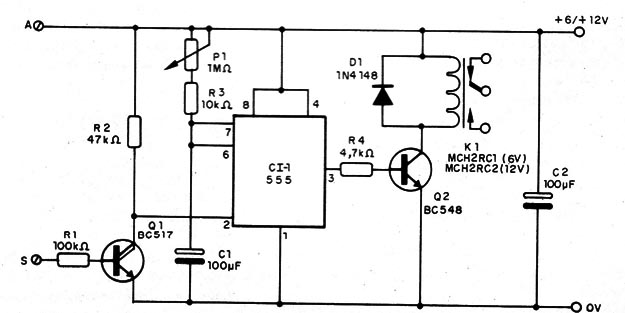

O circuito é mostrado na figura 1.
![Figura 1 – Interruptor de toque temporizado
Figura 1 – Interruptor de toque temporizado](/images/stories/mini/min0670_0001.jpg)
A base do circuito é um 555 acionado em sua comporta pelo super transistor BC517.
Quando tocamos no sensor o super transistor conduz e leva o pino 2 de disparo do 555 ao nível baixo. Isso faz com que a saída do CI no pino 3 vá ao nível alto e o transistor Q1 seja saturado, disparando o relé.
O tempo que a saída permanece no nível alto depende do ajuste de P1 e também do valor de C1 que pode ter de 10 até 1000 µF dependendo da aplicação.
Nos contatos do relé podemos ligar lâmpadas, alarmes ou outros dispositivos que devem ser acionados pelo toque.
O circuito poderá ser alimentado com tensões de 6 ou 12 V conforme o relé.
Para fontes fixas (baterias) será interessante ligar o ponto A à terra de modo a oferecer percurso para a corrente de disparo.

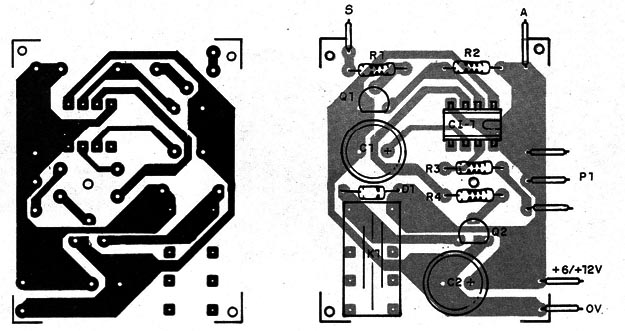

A montagem numa placa de circuito impresso é mostrada na figura 2.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0670_0002.jpg)
Para o relé e o integrado a sugerimos a utilização de soquetes.
O cabo de ligação ao sensor não deve ser longo. Se tiver mais de um metro de comprimento, deve ser blindado.
