O circuito, mostrado na figura 1, aciona um relé quando a luz que incide num sensor (LDR) é cortada.

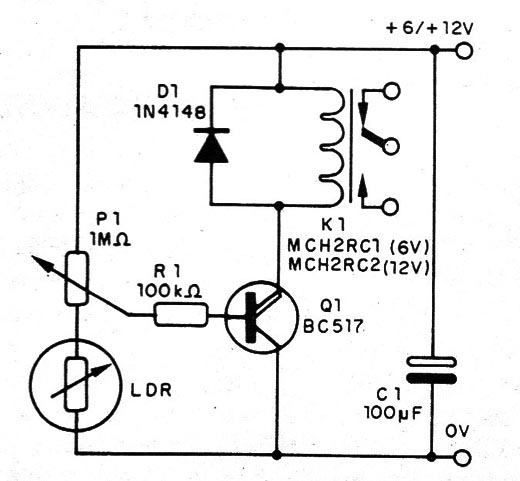

![Figura 1 – Foto-relé
Figura 1 – Foto-relé](/images/stories/mini/min0669_0001.jpg)
Este circuito também é muito sensível, o que significa uma corrente muito pequena no LDR além da possibilidade de se trabalhar com fontes de luz muito fracas.
Na verdade, até mesmo níveis de iluminação imperceptíveis para o olho humano já são suficientes para acionar este circuito.
A base também é um único transistor BC517 que aciona um relé.
P1 faz o ajuste de sensibilidade e a alimentação pode ser feita com 6 ou 12 V conforme o relé.
A placa de circuito impresso para este projeto é mostrada na figura 2.

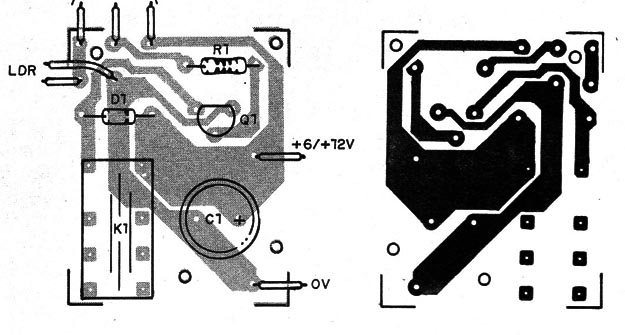

![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0669_0002.jpg)
Um capacitor pode ser acrescentado entre a base e o emissor do transistor de modo a reduzir sua velocidade.
Este capacitor pode ter valores entre 220 nF e 2 200 µF.
Q1 – BC517 – transistor Darlington
LDR – LDR comum
D1 – 1N4148 – diodo de uso geral
K1 – Relé de 6 ou 12 V
P1 – 1 M Ω – potenciômetro
R1 – 100 k Ω – resistor – marrom, preto, amarelo
C1 – 100 µF – capacitor eletrolítico
Diversos:
Placa de circuito impresso, fios, solda, etc.
