O circuito apresentado tem um consumo de corrente extremamente baixo, evitando assim que pilhas ou baterias usadas na alimentação se esgotem rapidamente.
O aparelho pode ficar ligado por meses sem que isso ocorra.

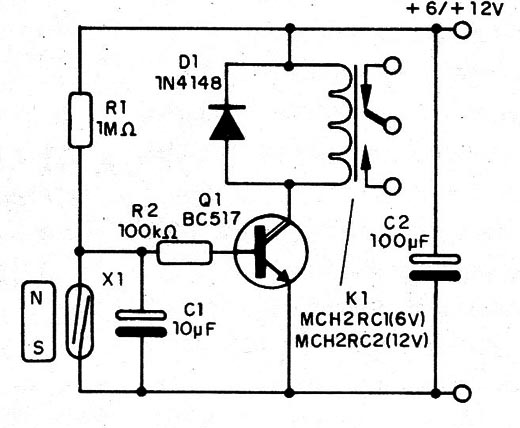

Na figura 1 temos o diagrama completo deste alarme de baixo consumo.
![Figura 1 – Diagrama do alarme de baixo consumo
Figura 1 – Diagrama do alarme de baixo consumo](/images/stories/mini/min0668_0001.jpg)
Observe que o sensor é um reed-switch que deve permanecer fechado com a proximidade de um imã.
Nestas condições a corrente no circuito é dada por R1 e pela tensão de alimentação.
Quando o ímã se afasta de X1 o capacitor C1 carrega-se até o ponto em que Q1 conduz e aciona o relé.
Isso significa que, em função de C1 podemos ter retardos de acionamento que vão de alguns segundos até alguns minutos.
Valores entre 100 nF e 100 µF podem ser experimentados.

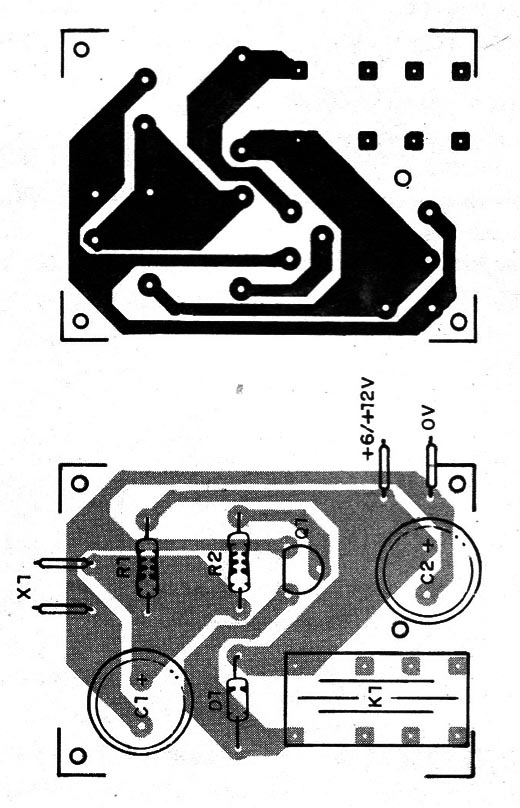

Na figura 2 temos uma sugestão de placa de circuito impresso para esta montagem.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0668_0002.jpg)
O relé depende da tensão de alimentação e pode ser substituído por equivalentes com alteração correspondente na disposição dos terminais na placa.
Se for usado mais de um sensor; podem ser conectados em série. A quantidade é limitada e a sua conexão também pode ser feita com fios longos.
Q1 – BC517 – transistor Darlington
D1 – 1N4148 – diodo de uso geral
X1 – Sensor – ver texto
R1 – 1 M Ω – resistor – marrom, preto, verde
R2 – 100k Ω – resistor – marrom, preto, amarelo
C1 – 10 µF – capacitor eletrolítico
C2 - 100 µF – capacitor eletrolítico
K1 – Relé de 6 ou 12 V
Diversos:
Placa de circuito impresso, fios, solda, etc.
