O circuito anterior pode ser controlado pela luz se utilizarmos o LDR como sensor.
Trata-se de um multivibrador onde os transistores ficam trocando constantemente de estado de condução conforme os valores dos capacitores e dos resistores.
Neste caso, temos um sensor, o LDR que altera a resistência de um dos ramos do multivibrador de modo a modificar a velocidade das piscadas.

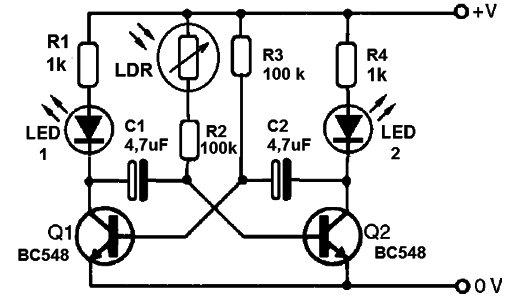

Na figura 1 temos então o diagrama do pisca-pisca controlado pela luz.
![Figura 1 - Pisca pisca-controlado pela luz
Figura 1 - Pisca pisca-controlado pela luz](/images/stories/mini/min0665_0001.png)

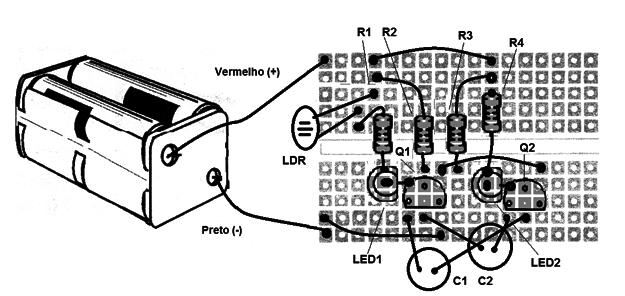

A montagem na matriz é mostrada na figura 2.
![Figura 2 – Montagem na matriz
Figura 2 – Montagem na matriz](/images/stories/mini/min0665_0002.png)
Na montagem, observe a posição dos transistores e dos LEDs, pois se forem invertidos o circuito não funciona.
Se quiser, experimente capacitores de outros valores para verificar como influem na velocidade das piscadas.
Q1, Q2 – BC548 – transistores NPN
LED1, LED2 – LEDs comuns
LDR – LDR comum
R1, R4 – 1 k Ω – resistor – marrom, preto, vermelho
R2, R3- 100 k Ω – resistor – marrom, preto, amarelo
C1, C2 – 4,7 µF – capacitores eletrolíticos
B1 – 6 V – 4 pilhas
Diversos:
Matriz de contatos, suporte de pilhas, fios, etc.
