Este timer pode proporcionar controle de intervalo de uma hora. No final do tempo programado acende uma lâmpada ou, se você preferir, aciona um relé. O circuito é alimentado com 4 ou 6 pilhas comuns e bastante compacto, o que permite sua instalação numa pequena caixa plástica.
Neste circuito o capacitor C1 carrega-se lentamente através de P1 e R1 até que seja atingida a tensão suficiente para polarizar o transistor Q1 no sentido de disparar o SCR.
Com a utilização de um potenciômetro de 2M2 e capacitor de 1 000 µF temos o maior intervalo de tempo possível, da ordem de 1 hora, dependendo da eventual existência de fugas no capacitor.

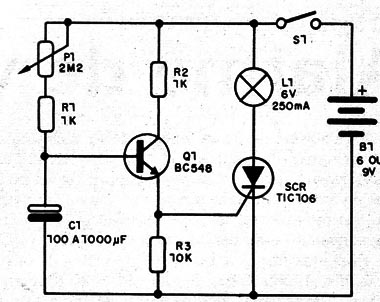

Na figura 1 temos o diagrama do timer.
![Figura 1 – Diagrama do timer
Figura 1 – Diagrama do timer](/images/stories/mini/min0658_0001.jpg)

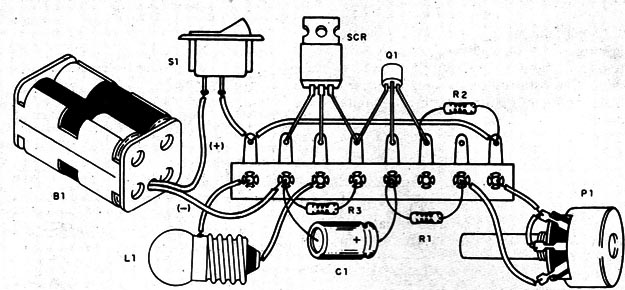

Na figura 2 temos a disposição dos componentes numa ponte de terminais.
![Figura 2 – Disposição dos componentes numa ponte de terminais
Figura 2 – Disposição dos componentes numa ponte de terminais](/images/stories/mini/min0658_0002.jpg)
O SCR pode ser o TICIIO6 ou equivalente para 30 V ou mais, e não precisa ser dotado de radiador de calor, a não ser que a lâmpada alimentada seja de mais de 500 mA. Nestas condições, devemos usar bateria em lugar de pilhas, na alimentação.
A lâmpada L1 é de lanterna de 6 V com corrente de até 250 mA.
O transistor pode ser qualquer NPN de uso geral e os resistores são todos de 1/ 8 ou ¼ W com qualquer tolerância. O capacitor é de 1 000 µF com tensão de trabalho de 6 V ou mais.
PROVA E USO
Basta ligar a unidade. Conforme o tempo ajustado em P1, o SCR deve disparar depois do intervalo programado acendendo a lâmpada. Para rearmar o aparelho é preciso desligar e ligar novamente a chave S1.
Como o capacitor C1 retém sua carga por algum tempo, para um novo ciclo de operação é conveniente descarregá-lo. Podemos fazer isso com um interruptor de pressão adicional ligado entre seus terminais.
Se você quiser fazer uma escala de tempos para o potenciômetro pode usar como base um relógio ou cronômetro comum.
Outra possibilidade interessante consiste na utilização de um buzzer na saída, em lugar da lâmpada.
Se houver o disparo imediatamente após a ligação de S1 verifique o estado do SCR e do próprio transistor.
O circuito também pode ser alimentado com tensão de 12 V de bateria ou fonte desde que a lâmpada seja substituída por uma que suporte esta tensão.
SCR - TIC106 ou equivalentes - diodo controlado de silício
Q1 - BC548 ou equivalentes - transistor NPN de uso geral
S1 - interruptor simples
B1 - 4 ou 6 pilhas pequenas ou médias
P1 - 2M2 - potenciômetro
R1, R2 - 1k - resistores (marrom, preto, vermelho)
R3 – 10 k - resistores (marrom, preto, laranja)
C1 - 100 a 1 000 µF x 6 V - capacitor eletrolítico
L1 - lâmpada de 6 V x 25omA
Diversos: ponte de terminais, suporte de pilhas, knob para o potenciômetro, caixa para montagem, fios, solda etc.
