A finalidade deste projeto é educacional, mostrando como funciona um transistor com uma montagem simples numa matriz de contatos de 170 pontos.

Descrevemos um experimentos simples que pode ser implementados nos cursos do nível fundamental e médio e que serve como introdução à tecnologia. Com ele, aprendemos como funciona um transistor.



Nível: Fundamental, médio e iniciação



Finalidade: Mostrar como funciona um transistor PNP nos mesmos circuitos anteriores em que usamos um NPN (MIN653). Neste caso, montaremos somente a versão do interruptor de toque, deixando as demais por conta dos experimentadores.



Explicação

O sentido de circulação da corrente num transistor PNP é oposto ao de um transistor NPN, conforme mostra a figura .



   Figura 1 - A corrente num transistor PNP
Figura 1 - A corrente num transistor PNP





Assim, enquanto num transistor NPN, para conduzir aplicamos uma tensão positiva, num transistor PNP a tensão deve ser negativa, ou seja, ligamos à base ao negativo ou 0 V da fonte.

Uma vez polarizado, o transistor conduz, mas a corrente tem sentido diferente, o que implica na inversão do LED.

Os transistores PNP podem ser encontrados com as mesmas características dos NPN e um tipo comum, equivalente ao BC548 é o BC558 que utilizaremos neste projeto.

Assim, segurando nos fios, a pequena corrente que circula pelo nosso corpo é suficiente para polarizar o transistor e fazer com que ele conduza, acendendo o LED.



Montagem

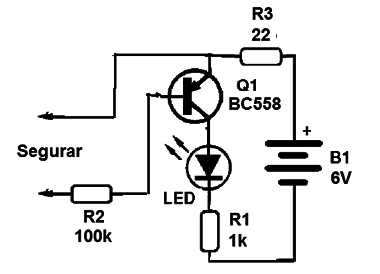

Na figura 2 temos o diagrama do interruptor de toque utilizando o transistor PNP.



Figura 2 - Circuito do interruptor de toque com transistor NPN
Figura 2 - Circuito do interruptor de toque com transistor NPN

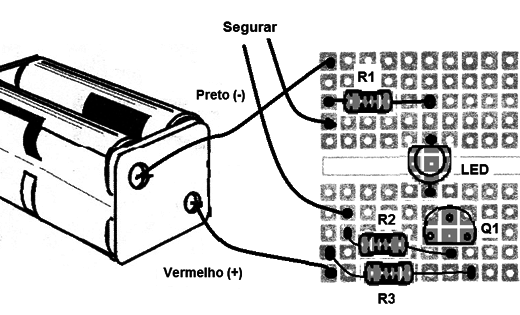

A montagem feita na matriz de contatos de 170 pontos é mostrada na figura 3 .



   Figura 3 - Montagem na matriz de contatos
Figura 3 - Montagem na matriz de contatos



Ao fazer a montagem, observe que invertemos a polaridade do LED, a posição do transistor e a polaridade do suporte de pilhas.



Q1 – BC558 – transistor PNP

LED – LED comum

R1 – 1 k Ω – resistor – marrom, preto, vermelho

R2 – 100 k Ω – resistor – marrom, preto, amarelo

R3 – 22 Ω – resistor – vermelho, vermelho, preto

B1 – 4 pilhas



Diversos:

Matriz de contatos, suporte de pilhas, fios, etc.
