A finalidade deste projeto é educacional, mostrando como funciona um transistor com uma montagem simples numa matriz de contatos.
Descrevemos um experimentos simples que pode ser implementados nos cursos do nível fundamental e médio e que serve como introdução à tecnologia. Com ele, aprendemos como funciona um transistor.
Nível: Fundamental, médio e iniciação
Finalidade: aprender como funciona um transistor, o que é ganho e como a corrente que circula pelo corpo pode controlar um circuito.
Explicação
A resistência da pele de uma pessoa é muito alta, não deixando passar corrente suficiente para acender um LED.
No entanto, essa corrente pode ser amplificada pelo transistor e com isso adquirir intensidade suficiente para acionar um LED.
No nosso experimento, usaremos dois fios que segurando entre os dedos, permitem passar uma corrente muito baixa para a base do transistor.
Essa corrente é amplificada e acende o LED.
Basta então segurar nas pontas dos fios que o LED acende.
Montagem

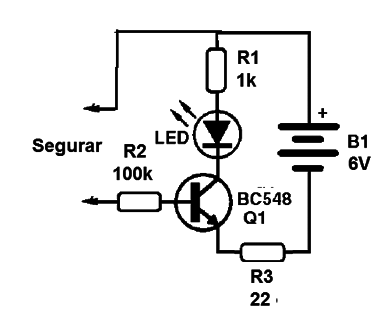

Na figura 1 temos o circuito usado no experimento.

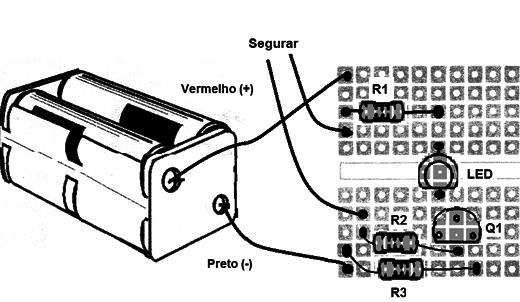

A montagem na matriz de contatos é mostrada na figura 2.
Na montagem tenha cuidado com a posição do transistor, posição do LED e polaridade das pilhas. Qualquer inversão pode causar a queima de componentes.
Observe que o brilho do LED varia quando apertamos mais os fios e com isso a resistência elétrica diminui, aumentando a corrente no transistor.
Q1 – BC548 – transistor NPN
LED – LED comum
R1 – 1 k Ω – resistor – marrom, preto, vermelho
R2 – 100 k Ω – resistor – marrom, preto, amarelo
R3 – 22 Ω – resistor – vermelho, vermelho, preto
B1 – 4 pilhas
Diversos:
Matriz de contatos, suporte de pilhas, fios, etc.
