Este circuito acende automaticamente uma lâmpada quando escurece podendo ser usado tanto na rede de 110V como 220V com lâmpadas incandescentes até 400 watts.
O circuito é de meia onda, o que quer dizer que as lâmpadas usadas acenderão com metade de sua potência máxima.
O SCR deverá ser dotado de radiador de calor.

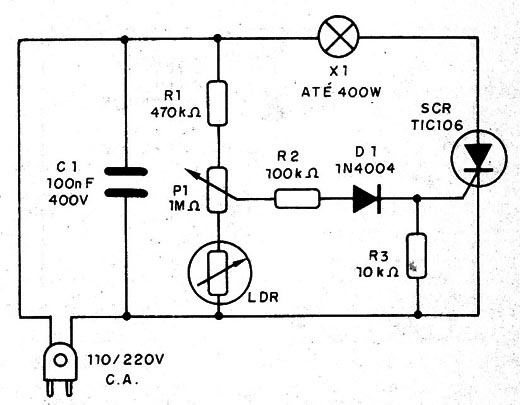

Na figura 1 temos o circuito completo do interruptor.
![Figura 1 – Circuito do interruptor crepuscular
Figura 1 – Circuito do interruptor crepuscular](/images/stories/mini/min0649_0001.jpg)

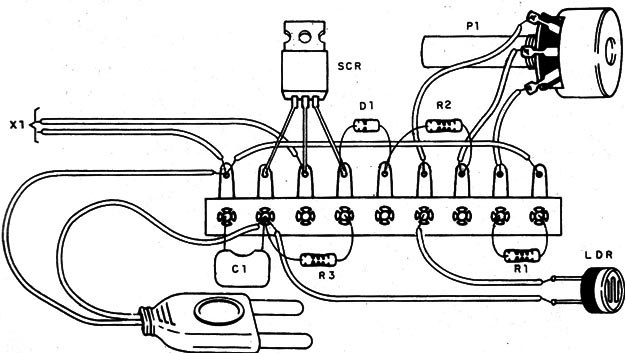

A montagem dos componentes numa ponte de terminais é mostrada na figura 2.
![Figura 2 – Montagem usando uma ponte de terminais
Figura 2 – Montagem usando uma ponte de terminais](/images/stories/mini/min0649_0002.jpg)
O LDR deve ser posicionado de tal forma que receba apenas a iluminação ambiente e não da lâmpada (para não haver realimentação).
Ajuste P1 para que a lâmpada acenda quando escurecer;
SCR - TlC106B (rede de 110 V) ou TlC106D (rede de 220 V)
D1 - 1N4004 - diodo de silício
LDR - LDR de 1 ou 2,5 cm
X1 - lâmpada incandescente comum até 400 watts (110 V) ou até 800 watts (220 V)
P1 - 1 M Ω - potenciômetro ou trimpot
R1 - 470 k Ω x 1/8 W - resistor (marrom, preto, verde)
R2 - 100 K Ω x 1/8 W - resistor (marrom, preto, amarelo)
R3 - 10 k Ω x 1/8 W - resistor (marrom, preto, laranja)
C1 - 100 nF x 400 V - capacitor de poliéster (0,1 ou 104)
Diversos: ponte de terminais, suporte para a lâmpada, botão para P1, caixa para montagem, cabo de alimentação, fios,solda, etc.
