A velocidade de um micromotor pode ser variada pela alteração do ciclo ativo da tensão aplicada.

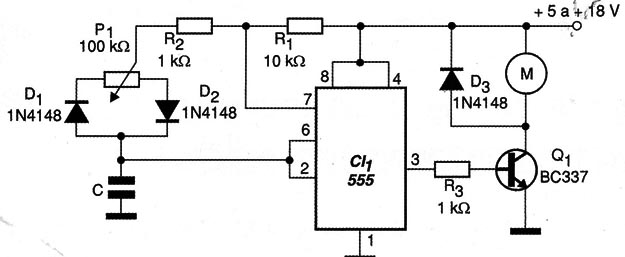

Esta técnica, baseada no controle da largura de pulso pode ser implementada com facilidade com a utilização do circuito mostrado na figura 1.
No circuito apresentado o ciclo ativo é determinado pelo percurso da corrente de carga e descarga de C através de dois diodos e dos ramos de um potenciômetro de controle.
O capacitor C pode ter valores na faixa de 100 pF a 100 nF conforme as características do motor a ser controlado.
Este capacitor vai influir na freqüência de operação do circuito a qual não deve ser a de ressonância do motor.
O circuito funciona satisfatoriamente com tensões de 5 a 12 V e a corrente máxima do motor depende do transistor usado.
Com o transistor indicado, pequenos motores de até 500 mA podem ser controlados.

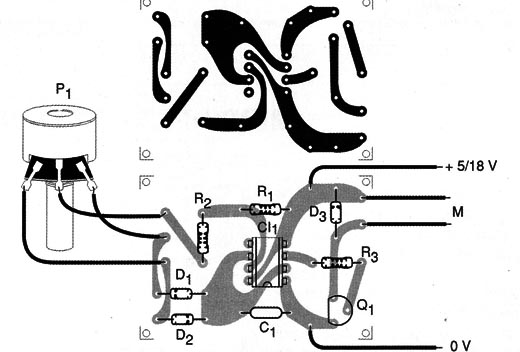

Na figura 2 temos a placa de circuito impresso para esta montagem.
Dependendo da faixa de potências a ser aplicada no motor o potenciômetro pode ter seu valor aumentado para até 1 M Ω.
Na verdade, o montador pode jogar com os valores de diversos componentes da rede de frequência do circuito de modo a obter o melhor desempenho com o motor utilizado.
CI-1 – 555 – circuito integrado
Q1 – BC337 – transistor NPN de média potência
D1, D2 – 1N4148 – diodos de uso geral
R1 – 10 k Ω x 1/8 W – resistor – marrom, preto, laranja
R2 – 1 k Ω x 1/8 W – resistor – marrom, preto, vermelho
R3 – 1 k Ω – marrom, preto, vermelho
P1 – 100 k Ω – potenciômetro
C – capacitor de 100 pF a 100 nF – ver texto
Diversos:
Placa de circuito impresso, fios, solda, etc.
