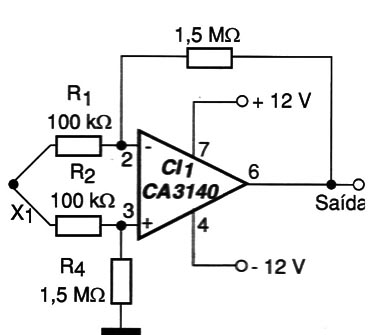

Na falta de um circuito para amplificar os sinais de um termopar num controle de temperatura ou outra aplicação industrial, a configuração apresentada na figura 1 pode ser uma solução interessante.
![Figura 1 – Diagrama do amplificador
Figura 1 – Diagrama do amplificador](/images/stories/mini/min0620_0001.jpg)
O CA3140 consiste num amplificador operacional com transistores de efeito de campo de junção (JFET) na entrada, o que lhe dota de uma impedância de entrada extremamente elevada.
O ganho do circuito é dado pela relação entre R3 e R1, podendo valores de componentes que podem ser alterados conforme a aplicação.
Observe que a fonte de alimentação utilizada não precisa ser simétrica, mas deve ter excelente filtragem dado o elevado ganho do circuito.

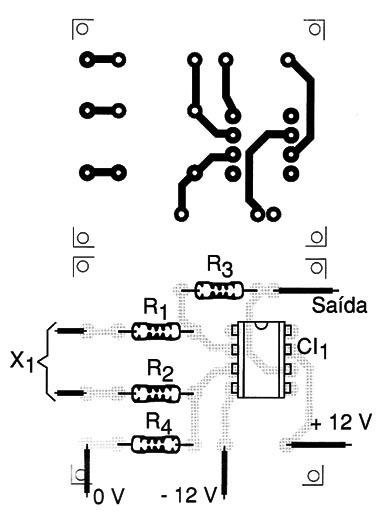

Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem deste aplicativo.
![Figura 2 – Placa para a montagem
Figura 2 – Placa para a montagem](/images/stories/mini/min0620_0002.jpg)
Também informamos que amplificadores operacionais equivalentes como os da série TL070 e TL080 podem ser experimentados.
CI-1 – CA3140 – amplificador operacional
R1, R2 – 100 k Ω x 1/8 W – resistores – marrom, preto, amarelo
R3, R4 – 1,5 M Ω x 1/8 W – resistores – marrom, verde, verde
Diversos:
Placa de circuito impresso, fonte de alimentação de 12 V, fios, solda, etc.
