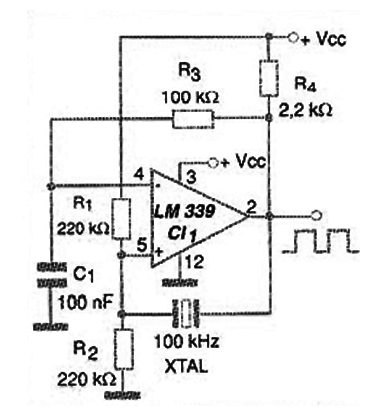

Na figura 1 temos um circuito de um gerador de pulsos elaborado em torno de um dos quatro comparadores de tensão existentes no circuito integrado LM339.
![Figura 1
Figura 1](/images/stories/mini/min0611_0001.png)
A relação entre o intervalo entre os pulsos e a sua duração é dada pela relação de valores entre R1 e R2.
O capacitor C1 determina a freqüência de operação que pode ter um máximo em torno de 1 MHz para este circuito.
O uso de um divisor de tensão na entrada de referência possibilita o uso de uma fonte simples em lugar de uma fonte simétrica.
Para os valores de componentes dados na figura, a freqüência gerada será de alguns quilohertz, observando-se as tolerâncias.

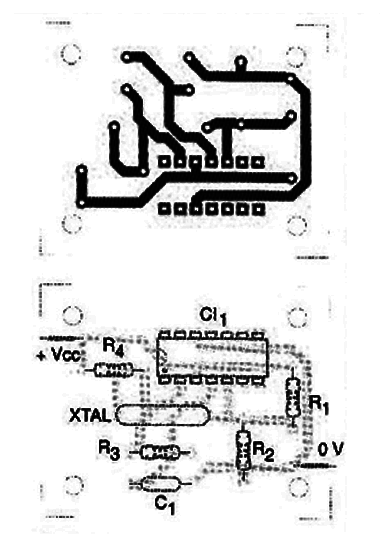

Na figura 2 temos uma sugestão de placa de circuito impresso aproveitando-se um dos comparadores. Os demais podem ser usados em outras funções.
![Figura 2
Figura 2](/images/stories/mini/min0611_0002.png)
A alimentação pode ser feita com tensões de 3 a 12 V tipicamente.
Outros tipos de comparadores e mesmo amplificadores operacionais podem ser usados no mesmo circuito.
CI-1 - LM339 ou equivalente – quádruplo comparador de tensão
D1 – 1N4148 – diodo de uso geral
R1 – 150 k Ω x 1/8 W – resistor
R2 - 22 k Ω x 1/8 W – resistor
R3, R4, R5 – 100 k Ω x 1/8 W – resistores
C1 – 10 nF – capacitor cerâmico ou poliéster
Diversos:
Placa de circuito impresso, fonte de alimentação, fios, solda, etc.
