O controle que descrevemos pode ser usado com motores de 3 a 12 V e correntes máximas de 1 A. O controle é do tipo linear funcionando como um simples reostato.

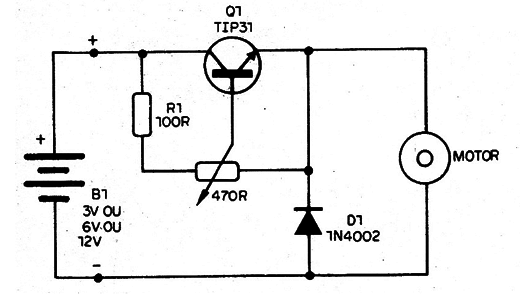

Na figura 1 temos o diagrama completo do controle.



Figura 1 – Diagrama do controle
Figura 1 – Diagrama do controle

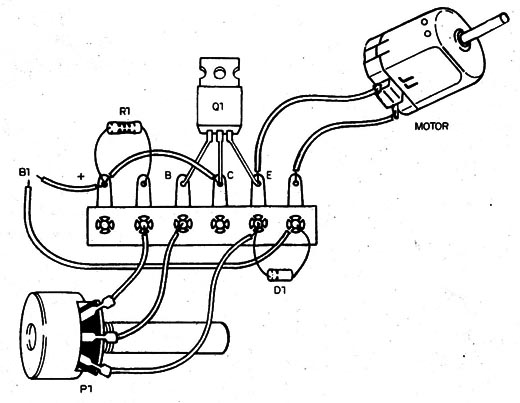

Na figura 2 temos a montagem em ponte de terminais.



Figura 2 – Montagem em ponte de terminais
Figura 2 – Montagem em ponte de terminais



O transistor TIP31 deve ser montado num pequeno radiador de calor e sua posição deve ser observada.

Já o diodo D1 pode ser o 1N4002 ou qualquer equivalente da mesma série, inclusive os 1N4148.

Se notar aquecimento do potenciômetro nos motores, aumente R1 para 2700 Ω

Na ligação da fonte de alimentação (pilhas B1) é importante observar a polaridade, assim como no caso do motor, pois se a polaridade for invertida ele girará ao contrário.

Este mesmo circuito pode também ser usado para controlar o brilho de pequenas lâmpadas (Dimmer).



Q1 - TIP31 - transistor NPN de potência

D1 - 1N4002 - diodo de silício

P1 – 470 Ω – potenciômetro

R1 – 100 Ω x 1/8 W – resistor – marrom, preto, marrom



Diversos:

Ponte de terminais, fios, motor, solda etc.
